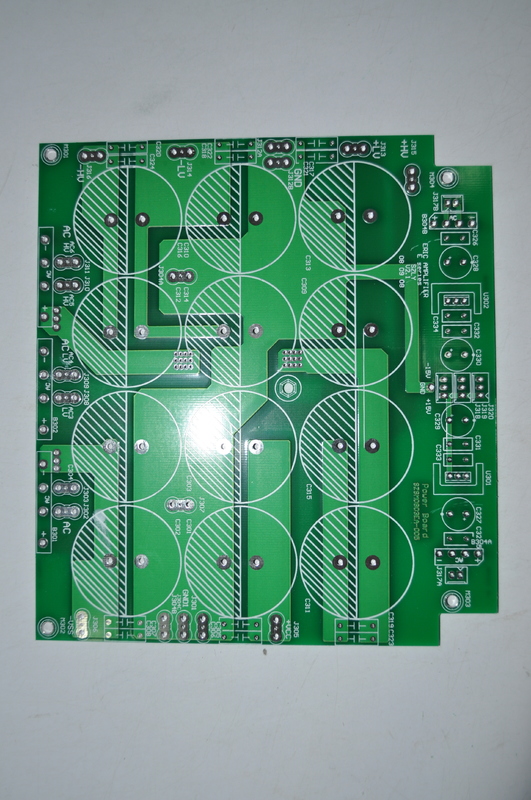

Двухсторонний ПКБ, также известный как двусторонний ПКБ или двойной ПКБ, представляет собой тип печатных плат, который имеет проводящие слои меди как на верхней, так и на нижней стороне платы.Эта конструкция позволяет увеличить сложность маршрутизации и более высокую плотность компонентов по сравнению с односторонними печатными пластинами.
Продукт Double-Sided PCB, доступный, специально разработан с поверхностной отделкой OSP (Organic Soldability Preservative),обеспечивает отличную сварную способность и срок годности для защиты обнаруженных следов медиЭта поверхностная отделка повышает надежность и долговечность ПКБ, что делает его подходящим для различных электронных приложений.
Одной из уникальных особенностей этого двустороннего печатного листа является его специальное требование быть безгалогеном и включать в себя управление импеданцией.Атрибут "без галогена" гарантирует, что ПХБ является экологически чистым и свободным от вредных галогеновых соединений.Кроме того, возможность управления импеданцией позволяет точно контролировать целостность сигнала и соответствие импеданции,жизненно важно для высокоскоростных и чувствительных электронных схем.
Когда дело доходит до материалов, этот двусторонний ПКБ изготовлен с использованием FR4, широко используемого и универсального материала субстрата в промышленности ПКБ. FR4 предлагает отличные электроизоляционные свойства,механическая прочность, и тепловой устойчивости, что делает его идеальным для различных электронных приложений, требующих надежности и производительности.
Этот конкретный двусторонний продукт PCB имеет два слоя, обеспечивающие баланс между сложностью и экономичностью.и сигнальных линий при сохранении управляемых издержек производства.
Кроме того, двусторонние печатные платы имеют специальную технологию управления импеданцией с допустимым допустимым значениями ±10%.такие как задержка распространения сигнала и ослабление, точно контролируются в пределах строгих допустимых пределов, отвечая требованиям высокочастотных и высокоскоростных приложений.
В заключение, двусторонние печатные платы с поверхностной отделкой OSP, без галогена / специальное требование контроля импеданции, материал FR4, два слоя,и технология управления импеданцией предлагает надежное и высокопроизводительное решение для широкого спектра электронных конструкцийНезависимо от того, нужен ли вам двусторонний ПХБ для промышленного оборудования, бытовой электроники, телекоммуникаций или любого другого приложения, требующего компактной и эффективной платы,Этот продукт разработан для удовлетворения ваших потребностей с качеством и точностью.
Прочие услуги | Дизайн ПКБ/сборка ПКБ |
Материалы | FR4 |
Пространство проводника | 5 миллионов |
Специальное требование | Контроль без галогена/импеданс |
Поверхность | ОСП |
Поверхностная отделка | HASL, OSP, ENIG, Золото погружения, без свинца |
Медь готовая | 35мм |
Количество слоев | 2 |
Медь | 1 унция |
Цвет, устойчивый к сварке | Зеленый |
Варианты отделки поверхности, включая HASL, OSP, ENIG, Immersion Gold и безсвинцовые отделки, обеспечивают гибкость в удовлетворении конкретных требований проекта.Двухсторонний ПКБ или 1.5m двусторонние печатные платы, эти печатные платы можно настроить для различных приложений.
Одной из ключевых особенностей этих двусторонних печатных плат является специальная технология контроля импеданса с допустимым допустимым значениям ±10%.что делает их идеальными для высокочастотных приложений, где важно сохранить целостность сигнала.
Случаи и сценарии применения продукта:
1Потребительская электроника: Двусторонние печатные платы обычно используются в потребительских электронных устройствах, таких как смартфоны, планшеты и ноутбуки, из-за их компактного размера и высокой надежности.
2Промышленная автоматизация: в системах промышленной автоматизации двуслойные печатные платы играют решающую роль в управлении и мониторинге процессов, обеспечивая бесперебойную работу и высокую эффективность.
3Автомобильная промышленность: Двусторонние печатные пластинки являются важнейшими компонентами современных транспортных средств, используемых в различных системах, включая блоки управления двигателем, системы инфоразвлечений и функции безопасности.
4Телекоммуникации: с ростом спроса на высокоскоростную передачу данных,Двусторонние печатные платы с регулированием импеданса широко используются в телекоммуникационном оборудовании для обеспечения надежной передачи сигнала..
5Медицинские устройства: В медицинском оборудовании, где точность и надежность имеют первостепенное значение, двуслойные печатные платы используются в таких устройствах, как системы мониторинга, диагностическое оборудование и устройства для визуализации.
В целом, двусторонние печатные платы с готовой медной толщиной 35um, FR4 материалы, и специальная технология контроля импиденции является универсальным решением для широкого спектра приложений,обеспечение надежности, производительности и гибкости в конструкции.
Услуги по настройке продукции для двусторонней печатной доски:
Прочие услуги: проектирование и сборка ПКБ
Тип: офлайн
Медь: 1 унция
Противопожарный цвет: зеленый
Специальная технология: стандартная
Наша продуктовая техническая поддержка и услуги для двусторонних печатных плат включают:
- Экспертная помощь при установке и настройке продукта
- Руководство по устранению неполадок при возникновении проблем
- Полная документация продукта и руководства пользователя
- Регулярные обновления и исправления программного обеспечения для обеспечения оптимальной производительности
- Специализированная служба поддержки клиентов
