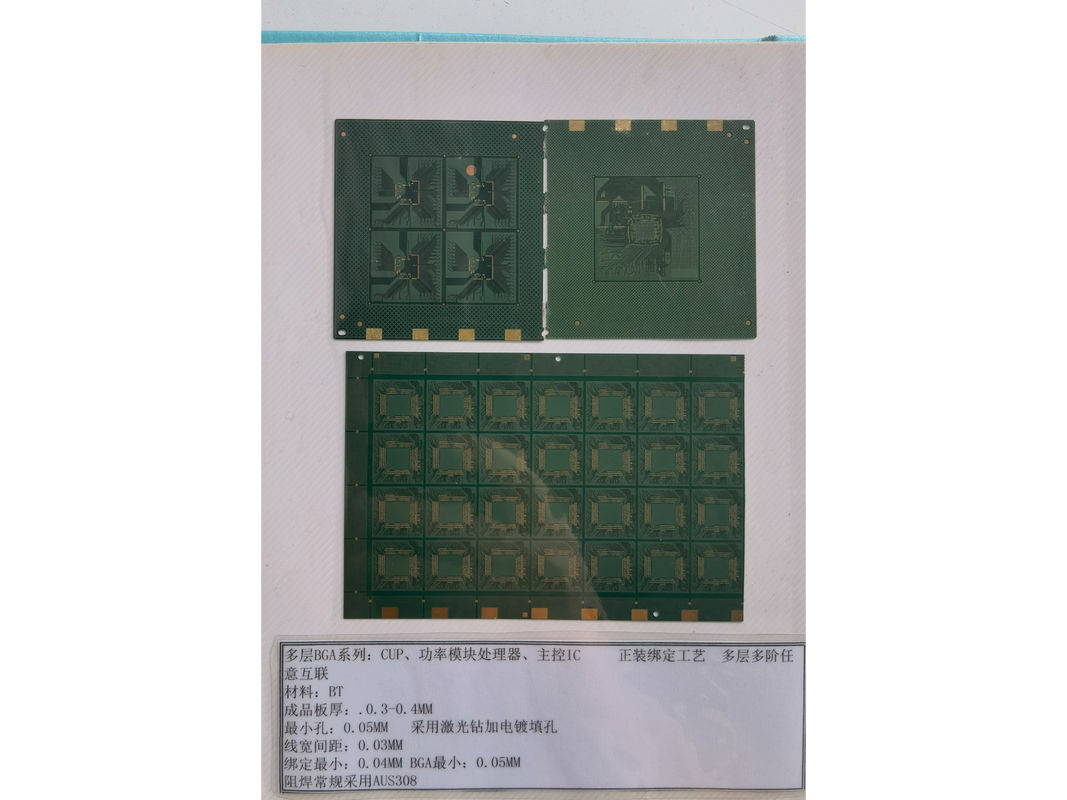

Устойчивая плотность Керамический IC субстрат ПКБ Ультратонкий 0.2 мм 0.1 мм Следовые материалы BT

Устойчивая плотность Керамический IC субстрат ПКБ Ультратонкий 0.2 мм 0.1 мм Следовые материалы BT

IC PCB с ультратонкой подложкой

ПКБ с ультратонкой упаковкой

прочный ПК с подложкой IC

Свяжитесь с нами
Запросите цитату
Подробная информация о продукции
Минимальное расстояние между следами:
0.1 мм
Тип субстрата:
Жесткие
Размер:
10mm x 10mm
Склады:
2
Толщина:
0.2 мм
Минимальная ширина следа:
0.1 мм
Материал:
Керамика
Минимальный размер отверстия:
0.2 мм
Выделить:

IC PCB с ультратонкой подложкой

,

ПКБ с ультратонкой упаковкой

,

прочный ПК с подложкой IC

Условия оплаты и доставки
Описание продукта

Плотность Керамический IC субстрат ПХБ Ультратонкие 0,2 мм 0,1 мм Следы

Описание продукта:

ПХБ с интегральной схемой являются основой электронной промышленности, служа основой для сборки микросхем.Эти печатные платы для интегральных интегралов тщательно спроектированы для удовлетворения строгих требований современной электроники, обеспечивая несравненную надежность и производительность.Они являются основными платформами, которые приводят к жизни множество функциональных возможностей различных электронных устройств..

Одним из основных атрибутов наших ПХБ с подложкой IC является использование высококачественных керамических материалов.делает эти субстраты идеальными для высокопроизводительных приложенийКерамический материал гарантирует, что ПКБ может выдерживать высокие температуры без ущерба для его структурной целостности или электрических свойств.Эта долговечность имеет решающее значение для приложений, которые требуют максимальной надежности при тепловом напряжении.

Еще одна ключевая спецификация этих субстратов - это их медный вес. С стандартным весом 1 унция мед, эти ПХБ достигают идеального баланса между проводимостью и тепловым управлением.Медные следы достаточно толсты, чтобы переносить значительный ток без перегреваЭтот вес меди является стандартом в отрасли.обеспечивая надежную электрическую производительность, необходимую для функциональности интегральной схемы.

Цвет паяльной маски этих ПХБ - традиционный зеленый.Этот цвет не только является отраслевым стандартом, но и обеспечивает высокий контрастный фон, который помогает при визуальных проверках и подчеркивает наличие каких-либо недостатков или ошибок при сваркеЗеленая сварная маска наносится на медные следы для изоляции и защиты от случайного контакта или коррозии, тем самым повышая долговечность и надежность сборки.

Когда дело доходит до эксплуатационных условий, эти ПХБ построены, чтобы выдерживать экстремальные условия.Максимальная рабочая температура 150°C гарантирует, что ПКБ IC Substrate могут эффективно работать в широком диапазоне температур без снижения производительности.Этот высокий порог термостойкости особенно важен для приложений, где схемы могут подвергаться высокой плотности мощности или закрытых помещений, где теплораспределение является проблемой.

Толщина этих подложки является еще одним важным измерением. всего 0,2 мм, эти печатные платы невероятно тонкие, что позволяет для компактных и легких сборов платы с чипами.,не ухудшает прочность или функциональность подложки. Эта толщина позволяет устанавливать высокоплотные соединения и в случае необходимости включать несколько слоев в ПКБ,что имеет решающее значение для миниатюризации электронных устройств и тенденции к более сложным схемам.

В заключение, ПХБ с интегральной схемой, которые мы предлагаем, предназначены для удовлетворения конкретных потребностей электроники.и точные производственные стандарты, эти субстраты идеально подходят для широкого спектра применений.наши печатные платы гарантируют, что ваши интегральные схемы поддерживаются фундаментом, который является как прочным и утонченнымСочетание 1 унции медного веса, зеленой сварной маски,и высокотемпературная устойчивость делает эти печатные платы надежным выбором для дизайнеров и инженеров, которые хотят расширить рамки электронных инноваций.



Особенности:

  • Наименование продукта: ПКБ на подложке IC
  • Минимальная ширина следа: 0,1 мм
  • Соответствует требованиям Rohs: Да
  • Слои: 2 - слои микроэлектронных схем
  • Материал: керамика - идеально подходит для сборки пластин с микроскопами
  • Максимальная рабочая температура: 150°C


Технические параметры:

Параметр Спецификация
Вес меди 1 унция
Склады 2
Размер 10 мм х 10 мм
Толщина 0.2 мм
Тип подложки Жесткие
Минимальная ширина следа 0.1 мм
Максимальная рабочая температура 150°С
Минимальное расстояние между следами 0.1 мм
Поверхностная отделка ENIG
Продолжительность 2 недели


Применение:

ПКБ IC Substrate, состоящие из высококачественных керамических материалов, являются ключевым компонентом в современной электронной промышленности.Эти подложки служат основной платформой для сборки чип-карты, где точность и надежность имеют первостепенное значение. будучи в соответствии с RoHS, они отвечают необходимым экологическим стандартам, избегая использования опасных веществ в их строительстве,тем самым обеспечивая безопасность и устойчивость в их применении.

С максимальной рабочей температурой 150 °C эти PCB IC Substrate могут выдерживать высокие термические условия, что делает их подходящими для использования в средах с повышенной температурой. This characteristic is particularly beneficial in power-intensive embedded system circuit boards where thermal management is crucial for maintaining performance and extending the lifespan of electronic components.

Тип жесткой подложки обеспечивает стабильную и прочную платформу для электронных компонентов, создавая надежную структуру для компьютерных чипных подложных панелей.Эта жесткость необходима в среде с высокими вибрациями или в приложениях, где механическое напряжение может в противном случае поставить под угрозу целостность цепей.

Кроме того, точность в производстве этих ПХБ IC Substrate подчеркивается минимальным размером отверстия 0,2 мм, что позволяет размещать тонкозвуковые компоненты.Этот уровень детализации необходим для тенденций миниатюризации в электронике, особенно в схемах встроенных систем, которые требуют плотного размещения компонентов без ущерба для производительности или надежности.

Приложения этих ПКБ с подложкой IC обширны и разнообразны. Они незаменимы в сфере потребительской электроники, где они образуют основу смартфонов, планшетов и ноутбуков.В автомобильном секторе, они используются при создании передовых систем помощи водителю (ADAS) и другой критической электроники транспортных средств, требующей высокой надежности в суровых условиях.Эти субстраты являются неотъемлемой частью аэрокосмической промышленности., когда они способствуют функционированию авионики и навигационных систем, требующих безупречной работы.

В области промышленного применения, эти ПКБ IC субстрата также широко используются.Они обеспечивают необходимую поддержку для встроенных системных платок, которые управляют различными высокоточными задачами.Кроме того, медицинские устройства, которые полагаются на компьютерные чипы для диагностики, визуализации и мониторинга пациентов, также пользуются высокими стандартами этих PCB IC Substrate.Последовательное качество обеспечивает точную и надежную работу этих средств спасения жизни..

Подводя итог, ПКБ IC-субстратов являются важным компонентом в множестве технологических приложений.тип жесткой подложки, и точный минимальный размер отверстия делают их подходящими для широкого спектра сценариев, где встроенные системные платы, панели подложки чипов компьютеров и сборки чип-плат жизненно важны.



Настройка:

Наши платы печатных схем для ИС предназначены для удовлетворения конкретных требований полупроводниковой промышленности.Минимальная ширина следаиз0.1 мм, эти доски обеспечивают исключительную точность для высокой плотности конструкций.Керамикаматериала, наши ПКБ IC-субстрата обеспечивают долговечную долговечность и производительность.

Все наши процессорные платформы PCBСоответствует требованиям RohsДля обеспечения экологической безопасности и соблюдения отраслевых стандартов.2 слояНаше оборудование обеспечивает надежную основу для ваших потребностей в обработке.

Разработанный с акцентом на стабильность,Тип жесткой подложкиНаше оборудование гарантирует надежную платформу для ваших компонентов ИК.



Поддержка и услуги:

Наши ПХБ IC-субстратов разработаны с точностью и изготовлены по самым высоким стандартам качества.Наша техническая поддержка и услуги предназначены для того, чтобы предоставить вам необходимую помощь в интеграции наших продуктов в ваши проекты.Мы предлагаем полный набор услуг, чтобы обеспечить ваше удовлетворение и оптимальную производительность ваших PCB IC Substrate.

Услуги технической поддержки включают:

  • Помощь в выборе продукта - Помощь в выборе правильного PCB IC Substrate для ваших конкретных потребностей приложения.
  • Руководство по проектированию - предоставление вам подробных руководств по проектированию для оптимизации функциональности и надежности ваших печатных плат.
  • Обзор макетов - предлагаем услуги экспертного обзора, чтобы гарантировать, что ваш макет PCB соответствует отраслевым стандартам и нашим производственным возможностям.
  • Устранение неполадок - Помощь в диагностике и решении любых проблем, с которыми вы можете столкнуться во время установки или использования наших ПХБ.

Дополнительные услуги:

  • Прототипные услуги - позволяют вам тестировать и проверять свои проекты перед переходом к полномасштабному производству.
  • Обеспечение качества - внедрение строгих процедур тестирования для обеспечения качества и производительности наших ПХБ.
  • Послепродажная поддержка - предоставление постоянной поддержки для решения любых вопросов или проблем после покупки.
  • Обучающие программы - Предлагаем тренинги, чтобы ознакомить вашу команду с нашими продуктами и помочь вам получить максимальную отдачу от ваших ПК с подложкой IC.

Мы стремимся к вашему успеху и стремимся предоставить вам наилучшую возможную поддержку и услуги для наших ПХБ IC Substrate.Пожалуйста, ознакомьтесь с нашей документацией поддержки или свяжитесь с нашей командой обслуживания клиентов для скорейшей помощи.
