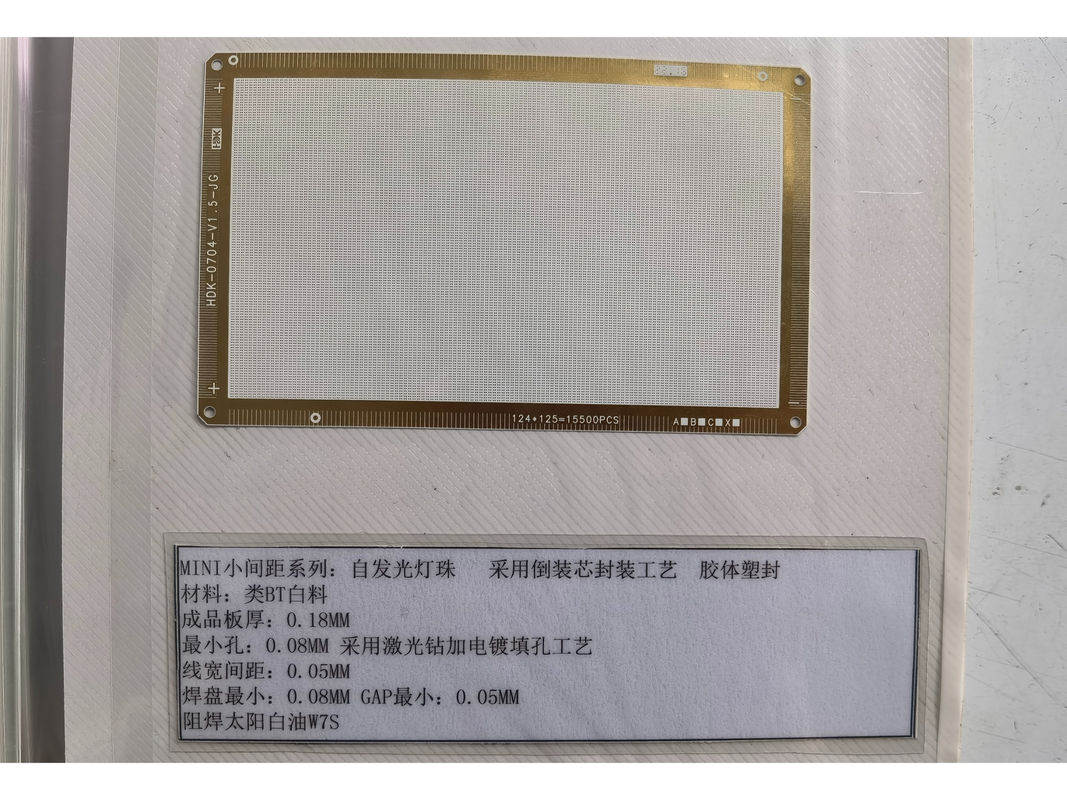

ENIG Поверхностная отделка Керамическая или BT жесткая IC субстрат PCB 1 унция Медь вес

Описание продукта:

ПКБ IC Substrate являются важнейшим компонентом в области электронного проектирования и производства.Эти печатные платы для интегральных микросхем служат важнейшим звеном между интегральными схемами и функциональностью различных электронных устройствЭти встроенные системные платы, предназначенные для выполнения строгих стандартов производительности и экологии, разработаны для поддержки сложности современных микроэлектронных архитектур.

С стандартизированным размером 10 мм х 10 мм, эти PCB IC-субстратов компактны, но достаточно прочны, чтобы вместить плотную схему, необходимую для высокопроизводительных процессорных платформ.Размеры тщательно подбираются для обеспечения баланса между преимуществами экономии места и возможностью размещения необходимых электронных компонентовЭто делает их отлично подходят для широкого спектра приложений, от потребительской электроники до систем промышленной автоматизации.

Вес меди на ПХБ IC подложки оценивается в 1 унцию.который имеет решающее значение для определения мощности и тепловых свойств ПКБС весом 1 унции меди, эти платы обеспечивают надежный электрический путь для цепей, обеспечивая отличную целостность сигнала и распределение мощности для процессорных платформ,при этом также способствуют общей механической прочности доски.

Соответствие окружающей среде не является вариантом, а необходимостью на сегодняшнем рынке, и ПКБ IC Substrate строго придерживаются этого принципа, будучи совместимыми с RoHS.Соответствие требованиям RoHS означает, что эти печатные платы для интегральных схем изготавливаются без использования запрещенных опасных веществ, такие как свинец, кадмий, ртуть и другие материалы, которые могут быть вредны как людям, так и окружающей среде.Клиенты могут быть уверены, что используемые ими продукты соответствуют мировым экологическим нормам, что делает их ответственным выбором для любого проекта.

Структурная целостность и электрические характеристики этих ПКБ IC Substrate укрепляются их конструкцией, которая состоит из двух слоев.Эта двухслойная конфигурация обеспечивает баланс между сложностью и экономичностью, что делает эти платы отличным выбором для различных приложений встроенных систем.Двухслойная структура обеспечивает достаточное пространство маршрутизации для основных компонентов цепи при сохранении тонкого профиля.

Понимая срочные требования электронной промышленности, ПКБ IC Substrate доступны с сроком поставки всего 2 недели.Это быстрое время обработки гарантирует, что сроки вашего проекта выполняются без ущерба для качества или производительности печатных печатных плат для ИСПриверженность 2-недельному сроку выполнения показала понимание быстрых темпов технологического развития и необходимости эффективной и своевременной поставки компонентов.

Подводя итог, ПКБ IC Substrate выделяются как превосходный выбор для широкого спектра приложений в области ПКБ для процессорных платформ.Эти печатные платы для ИС характеризуются их компактным размером, адекватный вес меди, соответствие требованиям RoHS, практичный двухслойный дизайн и быстрая доступность.Обеспечение того, что ваши встроенные системы платы являются основой высокопроизводительных, экологически чистые и надежные электронные решения.

Особенности:

• Наименование продукта: ПКБ на подложке IC
• Маска для сварки цвет: зеленый
• Поверхностная отделка: ENIG (неэлектрический никель с погружением в золото)
• Размер: 10 мм х 10 мм
• Время выполнения: 2 недели
• Склады: 2
• Также известные как Microchip Substrate Boards
• Используется в полупроводниковых упаковочных платах
• Неотъемлемая часть сборов с пластиковыми пластинами

Технические параметры:

Применение:

ПКБ с подложкой IC являются типичным компонентом в электронной промышленности, служащим основой для многочисленных высокоточных приложений.Эти керамические печатные платы (ПКБ) выделяются тонкими слоями микроэлектронных схем, которые необходимы для миниатюризации электронных устройств.который умеет обрабатывать сложные схемы.

Эти ПКБ IC Substrate завершены поверхностной отделкой из электробезобразного никеля с погружением в золото (ENIG), что обеспечивает исключительную проводимость и надежную поверхность для сварки,что делает их идеальными для высококачественных ПКБ процессорной платформыЭта отделка также обеспечивает отличную устойчивость к окислению, обеспечивая долговечность и надежность соединений в течение длительного периода.эти ПХБ часто являются выбором для отраслей промышленности, требующих высокой производительности и надежности, например, в аэрокосмическом, медицинском и автомобильном секторах.

Учитывая их прочную конструкцию и передовые функции, эти ПКБ IC Substrate идеально подходят для встроенных системных платок, где стабильность и точность имеют первостепенное значение.Керамический материал, используемый в этих ПХБ, обеспечивает отличную теплопроводность и высокую степень электрической изоляции, что делает их подходящими для применения, подверженных воздействию высоких температур или требующих электрической изоляции между компонентами.

Приложения для этих ПКБ с подложкой IC разнообразны и включают потребительскую электронику, где их можно найти в смартфонах, планшетах и ноутбуках,обеспечение критических соединений для процессоров и чипов памятиВ области промышленной электроники они используются в системах управления, датчиках и робототехнике, обеспечивая необходимую производительность для сложных и автоматизированных операций.их высокая точность и небольшой размер отверстия делают их подходящими для использования в лабораториях исследований и разработок, где постоянно разрабатываются и испытываются передовые технологии и инновации в микроэлектронике.

Подводя итог, ПКБ IC Substrate с их керамическим материалом, поверхностной отделкой ENIG и слоями микроэлектронных цепей являются универсальными и надежными компонентами, необходимыми для современной электроники.Будь то в процессоре платформы ПХБ или встроенной системы платы, эти ПХБ обеспечивают эффективную работу, долговечность и высокую производительность в широком спектре приложений и сценариев.

Настройка:

Наши ПКЖ с подложкой IC имеют высококачественные керамические материалы, обеспечивающие высокую производительность для ваших микрочиповых подложных плат.

Цвет паяльной маски для наших ПХБ IC Substrate - классический зеленый,обеспечивающий четкий контраст для легкой проверки и профессиональный внешний вид, подходящий для высококачественных компьютерных микросхем..

С толщиной 0,2 мм, наши подложки спроектированы для точности и надежности, идеально адаптированы к потребностям деликатной микроэлектроники.

Медный вес 1 унции на наших ПХБ IC-субстратов гарантирует превосходную проводимость для ваших приложений, гарантируя, что ваши микрочиповые платы-субстраты будут работать как можно лучше.

Вдобавок к этому, наши ПКБ с подложкой IC завершены ENIG (Electroless Nickel Immersion Gold), обеспечивая прочную и надежную поверхность для ваших сборов чип-пакетов,и обеспечение долгосрочной долговечности для ваших компьютерных чипов подложки панелей.

Поддержка и услуги:

Наши PCB с подложкой IC поставляются с всеобъемлющей технической поддержкой и услугами, предназначенными для обеспечения оптимальной производительности вашего продукта.Наша специализированная команда экспертов оказывает помощь в разработке продукта, выбор материалов и оптимизация планировки для удовлетворения ваших конкретных требований.Мы предлагаем руководство по устранению неполадок для любых проблем, которые могут возникнуть во время сборки или эксплуатации ваших PCB IC субстратаКроме того, наши услуги включают в себя подробную документацию, FAQ и хранилище руководств по проектированию, чтобы облегчить бесперебойную интеграцию в ваши приложения.наша приверженность качеству и удовлетворенности клиентов является нашим главным приоритетом, и мы стремимся предоставить вам поддержку, необходимую для достижения успеха с нашими продуктами.
