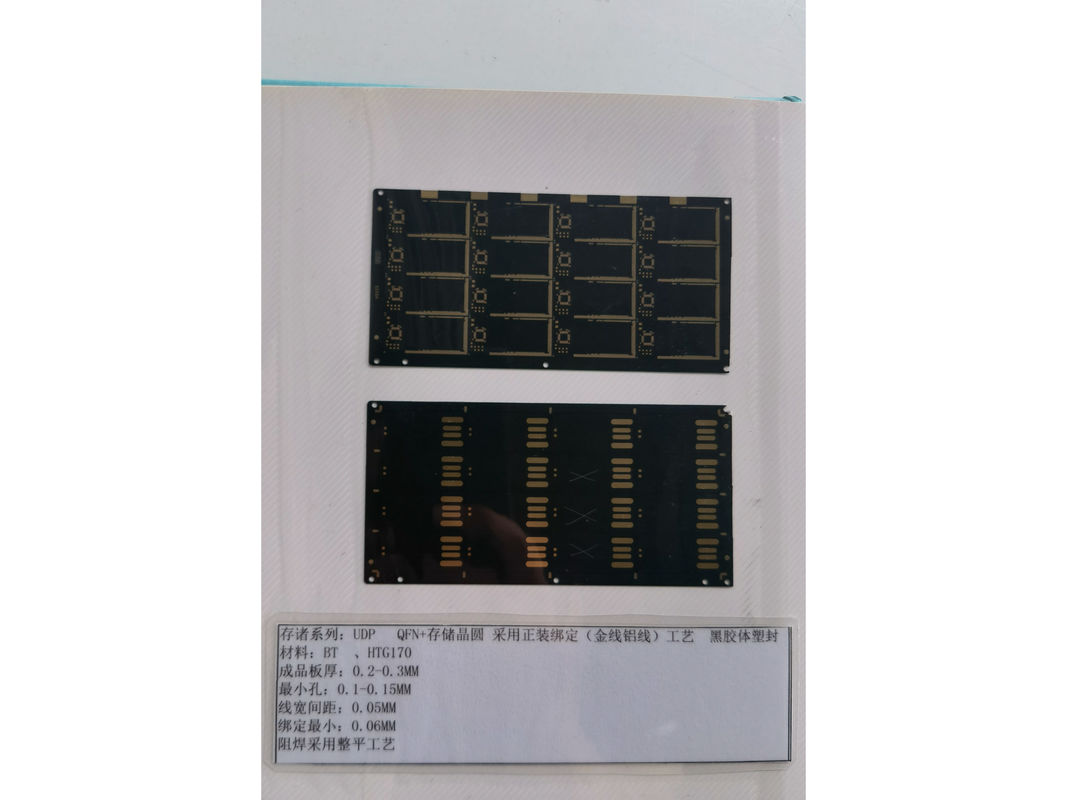

Black Solder Mask IC Substrate PCB 0.2mm RoHS Compliant для электронных устройств BT материалы SD-карта

Описание продукта:

ПКБ IC Substrate представляют собой вершину микроэлектронной инженерии, воплощающую в себе точность и надежность в компактном пакете.Эти печатные платы для ИС предназначены для поддержки сложных соединений и быстрой передачи сигнала, требуемых современными интегральными схемами и встроенными системамиИспользование этих субстратов является неотъемлемой частью производительности и миниатюризации электронных устройств, начиная от потребительских гаджетов и заканчивая сложными промышленными машинами.

С минимальной шириной следа всего 0,1 мм, эти печатные платы изготавливаются для размещения высокой плотности маршрутизации, необходимой современным сложным схемам.Эта тонкая ширина позволяет увеличить количество электрических путей в данной области, что имеет важное значение для многофункциональности современных встроенных системных плат. Такая точность гарантирует, что сигналы могут перемещаться с минимальными помехами,повышение общей эффективности и скорости электронного устройства.

В составе двух слоев эти PCB IC Substrate предлагают сбалансированный подход к функциональности и форм-фактору.Двухслойная конфигурация обеспечивает основу для основных электронных компонентов при сохранении тонкого профиляЭто особенно выгодно для приложений, где пространство является премиальным, например, для мобильных устройств, носимых технологий и других компактных встроенных систем.

С быстрым сроком выполнения всего 2 недели,Эти ПХБ IC Substrate не только свидетельствуют о развитии скорости производства, но и о приверженности удовлетворению быстро развивающихся потребностей электронной промышленности.Это быстрое время выполнения обеспечивает соблюдение сроков реализации проекта, сохраняя короткие и эффективные циклы разработки.что особенно полезно для проектов, требующих времени и быстрого создания прототипов.

Минимальный размер отверстия в 0,2 мм в этих печатных пластинках свидетельствует о тщательном внимании к деталям, которое входит в их производство.которые все чаще встречаются в сложных электронных сборахОн также позволяет использовать меньшие проходы, что, в свою очередь, способствует общей компактности конструкции платы.Эта особенность имеет решающее значение для высокой плотности встроенных систем платы, где каждый миллиметр считается.

Поверхностная отделка этих ПК с подложкой IC - это электробезобразное никельное погружение в золото (ENIG).что идеально подходит для современной технологии поверхностного монтажаENIG также известен своей превосходной теплостойкостью.который имеет решающее значение для поддержания целостности печатных плат для интегральных схем при различных температурах работы.

Подводя итог, продукт IC Substrate PCBs является образцовым решением для современной электроники, требующей высокой производительности и миниатюризации.Конфигурация с двумя слоями, ускоренное 2-недельное время выполнения, минимальный размер отверстия 0,2 мм и прочная поверхность ENIG, эти печатные платы уникально разработаны для удовлетворения потребностей передовых интегральных схем и встроенных систем.Для потребительской электроники, медицинских устройств или промышленных приложений, эти печатные платы для интегральных микросхем будут служить основой современных и будущих электронных инноваций.

Особенности:

• Наименование продукта: ПКБ на подложке IC
• Тип подложки: жесткая
• Вес меди: 1 унция
• Склады: 2
• Размер: 10 мм х 10 мм
• Маска для сварки цвет: зеленый
• Также известные как Microchip Substrate Boards
• Неотъемлемая часть платок с встроенной системой
• Необходимо для производства панелей для компьютерных чипов

Технические параметры:

Применение:

ПКБ IC Substrate, с их тщательной конструкцией с минимальным размером отверстия 0,2 мм, идеально подходят для различных приложений с высокой плотностью.Эти платы с подложкой образуют основу многих сборов с микросхемамиКомпактные размеры 10 мм х 10 мм делают эти печатные платы идеальными для использования в устройствах, где пространство является премиальным.Но высокая производительность не подлежит обсуждению..

Обладая сложной поверхностной отделкой из безэлектрического никелевого погруженного золота (ENIG), эти ПКБ IC-субстрата предлагают исключительную сварную способность и устойчивы к окислению.Эта качественная поверхность не только повышает долговечность полупроводниковых упаковочных плат, но и обеспечивает надежную передачу сигналаОкончание ENIG в сочетании с соответствием платы требованиям RoHS (ограничение опасных веществ),означает приверженность ответственности за окружающую среду при сохранении высочайших стандартов качества и безопасности продукции.

ПКБ платформы процессора, такие как ПКБ IC Substrate, спроектированы для устойчивости к экстремальным условиям с максимальной рабочей температурой 150 °C.Этот атрибут делает их подходящими для развертывания в сложных условиях, таких как промышленная автоматизация., автомобильной электроники и аэрокосмических приложений, где они должны работать надежно в широком диапазоне температур.

ПКБ IC Substrate также широко используются в сфере потребительской электроники, медицинских устройств и систем связи.Их прочный дизайн позволяет им поддерживать сложные функции смартфонов, планшетов и носимых технологий, где они помогают управлять работой микропроцессоров и других критических полупроводниковых компонентов.Эти высокоточные панели являются неотъемлемой частью диагностического оборудования и портативных медицинских инструментов., где последовательное исполнение может быть вопросом жизни и смерти.

Подводя итог, ПКБ с подложкой IC являются универсальным и важным компонентом в современной электронике.и превосходный отдел поверхности делают их подходящими для широкого спектра приложений, включая, но не ограничиваясь, сборки микросхем, ПКБ платформы процессора и полупроводниковых упаковочных плат.эти ПХБ гарантируют надежность и производительность в самых сложных ситуациях.

Настройка:

Наши PCB IC Substrate предлагают высококачественные услуги по настройке продуктов, которые обслуживают высокоточные сборы чипных плат.Мы гарантируем, что каждая подложка соответствует самым высоким отраслевым стандартамНаши варианты настройки включают:

Поверхностная отделка: мы используем поверхностную отделку Electroless Nickel Immersion Gold (ENIG) для повышенной сварной способности и долговечности, необходимых для надежных слоев микроэлектронных цепей.

Слои: наши подложки доступны в двухслойной конфигурации, обеспечивающей стабильную основу для сложных сборов чип-пакет.

Соответствие требованиям RoHS: мы привержены ответственности за окружающую среду, и наши PCB IC Substrate на 100% соответствуют требованиям RoHS, обеспечивая исключение опасных веществ в полупроводниковых упаковочных панелях.

Минимальная ширина следа и расстояние: мы предлагаем высокую точность с минимальной шириной следа и расстоянием 0,1 мм,с высокой плотностью микроэлектронных схем,.

Поддержка и услуги:

Наши PCB с подложкой IC поставляются с комплексной технической поддержкой и услугами для обеспечения высочайшего уровня производительности и надежности.Наша поддержка включает в себя широкий спектр услуг, таких как устранение неполадок с продуктами, оптимизации производительности и технического руководства.

Мы предлагаем подробную техническую документацию для наших ПХБ IC Substrate, которая включает в себя спецификации продукта, руководства по установке,и процедуры обслуживания, чтобы помочь вам получить максимальную отдачу от наших продуктовНаша команда технической поддержки готова помочь вам в любых вопросах, связанных с продуктом.

В дополнение к реактивной поддержке, мы предоставляем проактивные услуги, такие как периодические проверки состояния здоровья и обновления системы, чтобы гарантировать, что ваши PCB IC Substrate работают как можно лучше.Мы также предлагаем услуги по обучению, чтобы помочь вашей команде понять технологию и получить максимальную отдачу от продукта..

Для сложных проектову нас есть команда инженеров, которые специализируются на проектировании и интеграции ПХБ IC Substrate и могут работать с вами, чтобы создать индивидуальные решения, соответствующие вашим конкретным потребностям.

Пожалуйста, ознакомьтесь с документацией и ресурсами нашего продукта для получения немедленной помощи, и не стесняйтесь обращаться к нашей команде технической поддержки для получения дополнительной помощи или планирования обслуживания.
