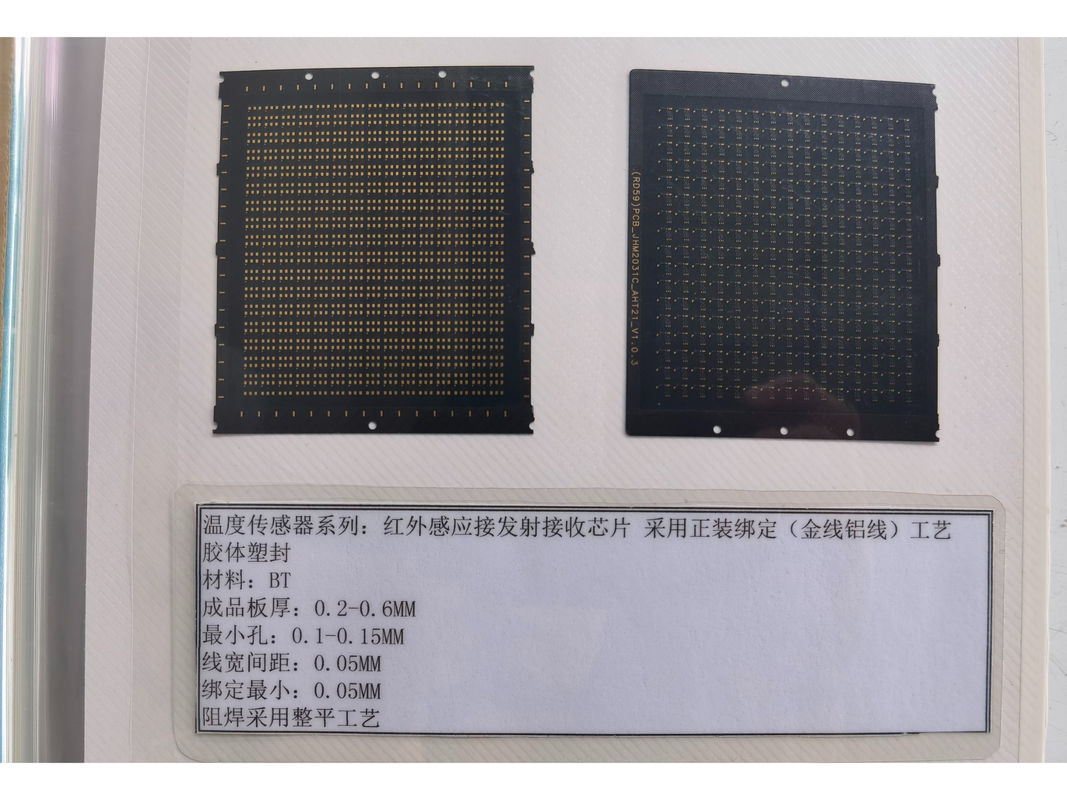

1 унция медной массы пакета субстрат PCB IC PCB доска Rohs одобрение BT доска

Описание продукта:

Мир электроники постоянно развивается, с достижениями в области технологий требуют компонентов, которые не только надежны, но и способны удовлетворить растущие требования скорости, эффективности,и миниатюризацииСреди важнейших компонентов в этой технологической эволюции являются интегральные схемы (IC) субстрат печатные платы (PCB),которые служат основой для межконтактных электрических схемНаши PCB с подложкой IC специально разработаны для удовлетворения потребностей современной электроники, гарантируя, что ваши устройства оснащены наилучшей основой для производительности и долговечности..

Наши ПКБ с подложкой IC изготовлены из высококачественных керамических материалов, известных своей превосходной электрической изоляцией и теплопроводностью.Керамические подложки являются предпочтительным материалом для высокопроизводительных и надежных электронных интерконнекций., поскольку они обеспечивают стабильную и прочную платформу для компонентов, которые управляют современными электронными устройствами.Использование керамики гарантирует, что наши печатные пластинки могут выдерживать тепловые нагрузки и высокую плотность мощности, которые часто встречаются в сложных электронных приложениях.

Когда дело доходит до конфигурации печатных плат для ИС, количество слоев является ключевым аспектом.который позволяет иметь компактный размер, но при этом обеспечивает достаточное пространство для необходимых электронных компонентовЭта двойная структура оптимизирована для приложений, где пространство является премиум, но функциональность не может быть скомпрометирована.позволяет создавать более сложные электронные устройства без необходимости увеличения объема.

В области проектирования электронных схем расстояние между следами является критическим параметром, который может сильно повлиять на производительность устройства.Наши ПХБ с подложкой IC имеют минимальное расстояние отслеживания 0.1 мм, что свидетельствует о нашей приверженности высокой точности и тонкой технологии.позволяет более сложные схемы на меньшей площадиЭто особенно важно для миниатюризации электронных устройств, где каждый миллиметр имеет значение.

Тип подложки играет жизненно важную роль в определении применения и производительности ПХБ. Наши подложки являются жесткого типа, обеспечивая прочную и прочную платформу для электронных компонентов.Жесткие субстраты предпочтительны во многих приложениях из-за их устойчивости и долговечностиОни сохраняют свою форму при напряжении и менее подвержены повреждениям при обращении, сборке и эксплуатации.Это делает наши ПКБ IC субстрата идеальным выбором для электронных устройств, которые требуют надежного и долгосрочного решения для взаимосвязи.

Кроме того, наши ПХБ IC-субстратов поставляются со стандартным весом меди 1 унции.Таким образом, играет ключевую роль в функциональности и долговечности устройстваВес 1 унции меди обеспечивает отличный баланс между проводимостью, тепловым управлением и структурной целостностью.помогая эффективно рассеивать тепло, чтобы ваши устройства работали в пределах безопасной температуры.

В заключение, наши ПХБ IC-субстратов представляют собой идеальное сочетание превосходного материала, точной инженерии и продуманного дизайна.Они удовлетворяют требованиям современных электронных интерконнекторов., предоставляя надежное и высокопроизводительное решение для множества приложений.или любые другие сложные электронные системы, наши печатные платы для интегральных сетей готовы обеспечить качество и производительность, необходимые вам, чтобы оставаться впереди в конкурентном ландшафте электроники.

Особенности:

• Наименование продукта: ПКБ на подложке IC
• Толщина: 0,2 мм
• Минимальное расстояние между следами: 0,1 мм
• Соответствует требованиям Rohs: Да
• Вес меди: 1 унция
• Время выполнения: 2 недели
• Склады микроэлектронных схем: прецизионные конструкции для микроэлектроники высокой плотности
• Интерконнекты электронных схем: оптимизированы для надежных электрических соединений
• Microchip Substrate Boards: предназначены для поддержки передовых технологий микрочипов

Технические параметры:

Применение:

IC Substrate PCB представляет собой сложную платформу, предназначенную для полупроводниковых упаковочных плат, обеспечивающую необходимую поддержку и взаимосвязь для микроэлектронных схем.Эти подложки служат основой для различных электронных цепейС временем выполнения всего 2 недели эти субстраты могут быстро стать неотъемлемой частью вашего проекта.удовлетворение ограниченного графика, не упуская качества.

Изготовленные с использованием жесткого типа подложки, эти печатные пластинки предлагают прочную основу для крепления полупроводниковых чипов и компонентов.Жесткость подложки имеет решающее значение в приложениях, где целостность слоев микроэлектронных цепей должна поддерживаться при механическом напряжении или вибрацииЭто делает ПКБ IC Substrate идеальными для использования в среде высокой надежности, такой как аэрокосмические, автомобильные и промышленные системы управления.

PCB IC Substrate соответствуют требованиям RoHS, что означает, что они производятся без использования запрещенных опасных веществ.Это соответствие имеет важное значение для электронных продуктов, которые продаются на рынках с строгими экологическими правилами.Соответствие требованиям RoHS также отражает приверженность ответственности за окружающую среду и здоровье и безопасность как потребителей, так и работников электроники.

Эти ПХБ спроектированы так, чтобы выдерживать максимальную температуру работы до 150 °C, что гарантирует их эффективную работу в условиях высокой температуры.Эта особенность особенно важна для силовой электроники, автомобильные приложения под капотом и промышленное оборудование, где тепловое управление является критической проблемой.Способность выдерживать высокие температуры расширяет спектр применений, где эти субстраты могут быть использованы, предоставляя дизайнерам универсальное решение для тепловых проблем.

Поверхностная отделка этих ПК с подложкой IC - ENIG (Electroless Nickel Immersion Gold), которая обеспечивает отличную плоскость поверхности и надежный интерфейс для сварки компонентов.Эта отделка также обеспечивает высокий уровень коррозионной стойкости, обеспечивая долговечную и надежную взаимосвязь электронных схем.Окончание ENIG особенно полезно в полупроводниковой промышленности, где долгосрочная надежность электронных интерконнекций является важнейшей.

Подводя итог, ПКБ IC Substrate являются идеальным выбором для широкого спектра приложений, где требуется надежность, надежность и соответствие экологическим стандартам.Используются ли они в потребительской электронике, автомобильных систем или промышленного оборудования, эти подложки обеспечивают необходимую основу для передовых полупроводниковых упаковочных плат и электронных межсетевых соединений.

Настройка:

Наши PCB с подложкой IC предлагают широкий спектр услуг по настройке продукции для удовлетворения требований ПК платформы процессора, микроэлектронных слоев цепей и сборов микросхем.толщиной всего 0..2мм, наши высокоточные ПК с подложкой IC изготавливаются с использованием прочных керамических материалов, обеспечивающих долговечность и надежность в условиях высокой температуры до 150°C.Наши продвинутые производственные возможности позволяют минимальное расстояние между следами 0.1мм, что позволяет создавать сложные конфигурации цепей и высокоплотные соединения.поддерживающие сложные микроэлектронные компоненты. Выберите наши PCB IC Substrate для ваших индивидуальных потребностей в технологиях процессоров и микросхем.

Поддержка и услуги:

Наша продуктовая техническая поддержка и услуги для ПКБ с подложкой IC предназначены для предоставления всесторонней помощи, чтобы ваши продукты работали на максимальной производительности.Наша команда опытных техников и инженеров готова предложить экспертные советы., советы по устранению неполадок и решения любых технических проблем, с которыми вы можете столкнуться с нашими PCB IC Substrate.,и анализ сбоев для повышения надежности и функциональности ваших приложений.Наша поддержка распространяется на понимание сложных технических характеристик и особенностей наших продуктов.Пожалуйста, обратите внимание, что для любых конкретных запросов или вопросов,Вы должны обратиться к официальным каналам связи, предоставленным в документации продукта или на нашем официальном сайте..
