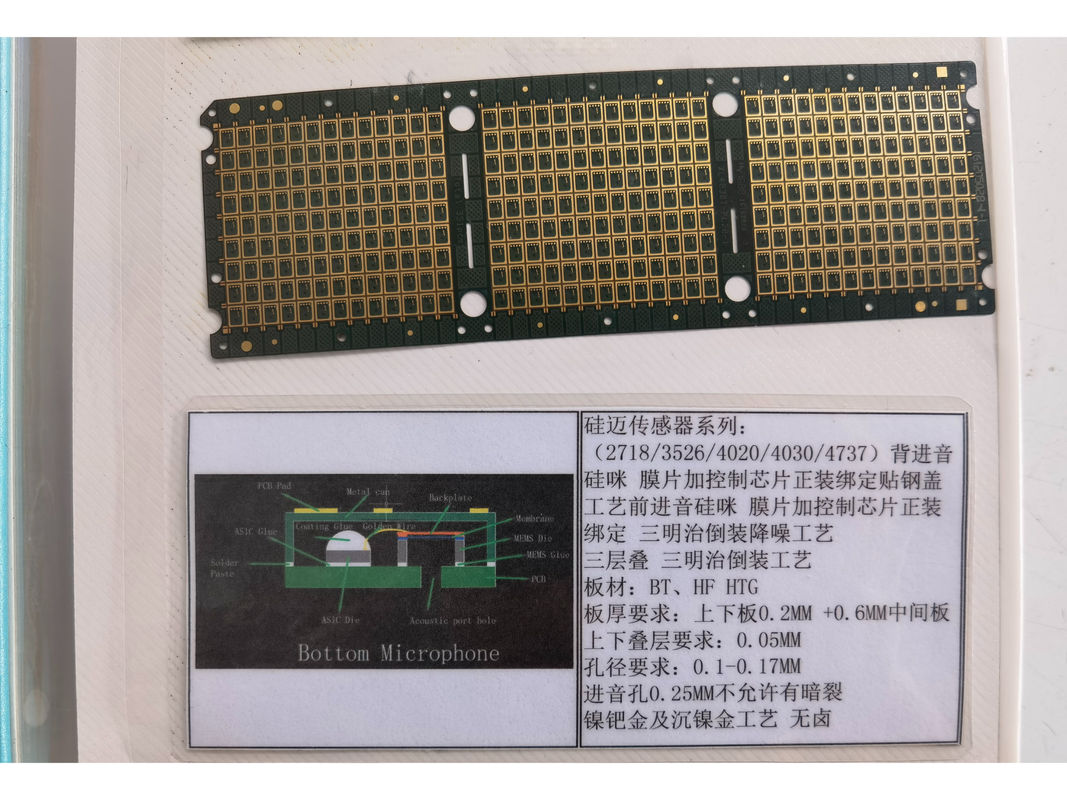

ENIG Поверхностная отделка IC Субстрат PCB IC Круговая плата 0,2 мм Основной материал BT HF HTG

Описание продукта:

ПКБ на основе интегральных схем находятся на переднем крае технологических инноваций, обеспечивая надежные платформы для монтажа и соединения различных электронных компонентов.В качестве основы современной электроники, эти печатные пластинки имеют центральное значение для работы бесчисленных устройств, служа критическим звеном между сложным миром интегральных схем и функциональностью, которую они обеспечивают.Наши ПКБ IC субстрата спроектированы с точностью инженерии, удовлетворяя требованиям высокой производительности современных сложных электронных приложений.

Изготовленные из высококачественных керамических материалов, наши компьютерные чипы обеспечивают исключительную долговечность и теплоустойчивость.обеспечивает эффективную работу ПКБ подложки IC даже при значительной тепловой нагрузкеЭто делает его предпочтительным выбором для применений, требующих как высокой теплопроводности, так и электрической изоляции.,поскольку он сопротивляется деградации с течением времени и сохраняет свою структурную целостность даже в сложных условиях.

Наши ПХБ с подложкой IC имеют стандартный вес меди 1 унция, что имеет решающее значение для обеспечения достаточной мощности и снижения убытков сопротивления.Медные следы тщательно выложены, чтобы обеспечить надежный путь для электрических сигналов, и вес 1 унции меди достигает оптимального баланса между электрическими характеристиками и физической прочностью.Этот медный слой необходим для распределения энергии и сигналов по всему электронным схемам., способствуя общей эффективности и эффективности конечного продукта.

Точность нашего производственного процесса еще раз продемонстрирована минимальным размером отверстия 0,2 мм.Эти крошечные отверстия просверливаются с чрезвычайной точностью, чтобы вместить тонкие провода современных электронных компонентовНебольшой размер отверстия повышает плотность платы, что позволяет создавать более сложные схемы в компактном пространстве.Эта способность свидетельствует о передовых технологиях и тщательном внимании к деталям, которые входят в производство каждой ПК с подложкой IC, которую мы предлагаем..

Учитывая компактные размеры 10 мм х 10 мм, наши PCB с подложкой IC предназначены для приложений, где пространство является премиальным.Этот крошечный отпечаток позволяет развертывать их в самых ограниченных пространством условиях.Небольшие размеры ПХБ делают их особенно подходящими для использования в портативных устройствах, носимых устройствах,и другие приложения, где эффективность и миниатюризация являются ключевыми соображениями.

Кроме того, максимальная рабочая температура 150°C гарантирует, что наши продукты могут выдерживать суровые условия высокой температуры.Эта характеристика имеет решающее значение для поддержания производительности и надежности ПКБ-подложки интегральной схемы в условиях, которые могли бы скомпрометировать меньшие материалыСпособность эффективно работать до 150°C открывает широкий спектр возможностей для применения в промышленности, автомобилестроении и других высокотемпературных приложениях, где надежность является важнейшей.

Подводя итог, наши ПХБ с интегральной схемой представляют собой вершину современной технологии ПХБ, предлагая непревзойденную надежность, эффективность и производительность.Сочетание прочной керамической основы, оптимальный вес меди, точный размер отверстия, компактные габариты,и высокотемпературная устойчивость делает наши компьютерные чипы подложки панели незаменимым компонентом для любого требовательного электронного приложенияНезависимо от того, проектируете ли вы следующее поколение потребительской электроники или инженерные решения для промышленных систем,Наши электронные интерконнекты обеспечивают прочную основу для успеха в все более электронном мире..

Особенности:

• Наименование продукта:ПКБ на подложке IC
• Тип подложки:Жесткие
• Минимальный размер отверстия:0.2 мм
• Склады:2
• Размер:10 мм х 10 мм
• Цвет маски для сварки:Зеленый
• Ключевые слова:Платы с встроенной системой
• Ключевые слова:Полупроводниковые упаковочные платы
• Ключевые слова:Платы печатных схем для ИС

Технические параметры:

Применение:

ПКБ с подложкой IC (Корпусы печатных схем) являются критическим компонентом в области микроэлектроники,выступает стабильной и надежной платформой для монтажа и взаимосвязи различных электронных компонентовСубстрат IC служит основой для слоев микроэлектронных цепей, обеспечивая основную физическую структуру, на которой построены электронные цепи.С появлением современной электроники, спрос на высококачественные подложки с точными спецификациями стал первостепенным.предназначены для выполнения этих строгих требований.

Керамический материал, используемый в наших подложках IC, обеспечивает исключительную тепловую стабильность и электрическую изоляцию, что имеет решающее значение для поддержания целостности слоев микроэлектронных цепей.Это делает их идеальными для применения с высокой плотностью и высокой частотой, где тепловое управление и электрическая производительность имеют решающее значение.Прочный характер этих керамических подложков также обеспечивает высокую надежность и долговечность электрических цепей, что значительно снижает риск сбоев цепей.

Наши ПКБ IC-субстрата оснащены сложной поверхностью ENIG (Electroless Nickel Immersion Gold), обеспечивающей отличную сварную способность и коррозионную устойчивость.Эта поверхностная отделка необходима для поддержания прочных и надежных соединений между ПКБ платформы процессора и компонентов, которые они поддерживаютКроме того, отделка ENIG обеспечивает плоскую поверхность, что особенно полезно для монтажа BGA (Ball Grid Array) и других устройств с тонким углом, где важно соблюдать точность.

Компактные размеры 10 мм х 10 мм делают эти PCB IC Substrate подходящими для широкого спектра приложений, где пространство является премиальным.Эти подложки могут быть легко интегрированы в различные электронные устройства, от смартфонов и планшетов до медицинских изделий и аэрокосмических компонентов.позволяет устанавливать более сложные схемы в меньшие пространства.

Минимальный размер отверстия 0,2 мм позволяет встраивать тонкие компоненты,необходимо для современных миниатюрных электронных устройствМежду тем, минимальное расстояние отслеживания 0,1 мм позволяет создавать высокоплотные электронные межсетевые соединения без риска короткого замыкания.Это точное расстояние имеет решающее значение для поддержания целостности сигнала, особенно в процессорных ПКБ, где скорость передачи данных высока.

Наши ПХБ с подложкой IC являются краеугольным камнем в строительстве прочных, высокопроизводительных электронных сборов.Они особенно подходят для передовых технологических приложений, таких как высокоскоростные вычисления., телекоммуникаций и высокоточных приборов.Эти субстраты играют ключевую роль в развитии современных передовых электронных устройств и систем..

Настройка:

Наши ПХБ с подложкой IC предназначены для удовлетворения конкретных потребностей ваших электронных цепей.Эти печатные платы для микросхем включают 2 слоя микроэлектронных схемНаши продукты соответствуют требованиям RoHS, соблюдают самые высокие экологические стандарты для вашего спокойствия.с сроком выполнения всего 2 неделиДля надежной проводимости настройка PCB с подложкой IC с нами для превосходных электронных характеристик.

Поддержка и услуги:

Наши ПКБ IC-субстратов поставляются с всеобъемлющей технической поддержкой и услугами, предназначенными для обеспечения высочайшего уровня производительности и надежности.Наша команда опытных инженеров доступна для оказания помощи с спецификацией продуктаМы предоставляем подробную техническую документацию, включая информационные листы о продуктах, свойства материалов и руководства по проектированию,чтобы поддержать ваш процесс развития.

В дополнение к техническому консультированию, мы предлагаем ряд услуг, чтобы облегчить плавную реализацию наших PCB IC Substrate в ваших проектах.термический анализ, анализ целостности сигнала и анализ целостности питания, чтобы гарантировать, что ваш продукт отвечает всем необходимым требованиям для оптимальной функциональности.Мы также предоставляем услуги по тестированию и проверке прототипов для выявления и решения любых потенциальных проблем до полномасштабного производства.

Наша приверженность качеству означает, что мы поддерживаем наши PCB с мощной послепродажной поддержкой.наша команда технической поддержки готова предоставить быстрые и эффективные решенияМы стремимся обеспечить успех ваших проектов и долгосрочную производительность наших продуктов.
