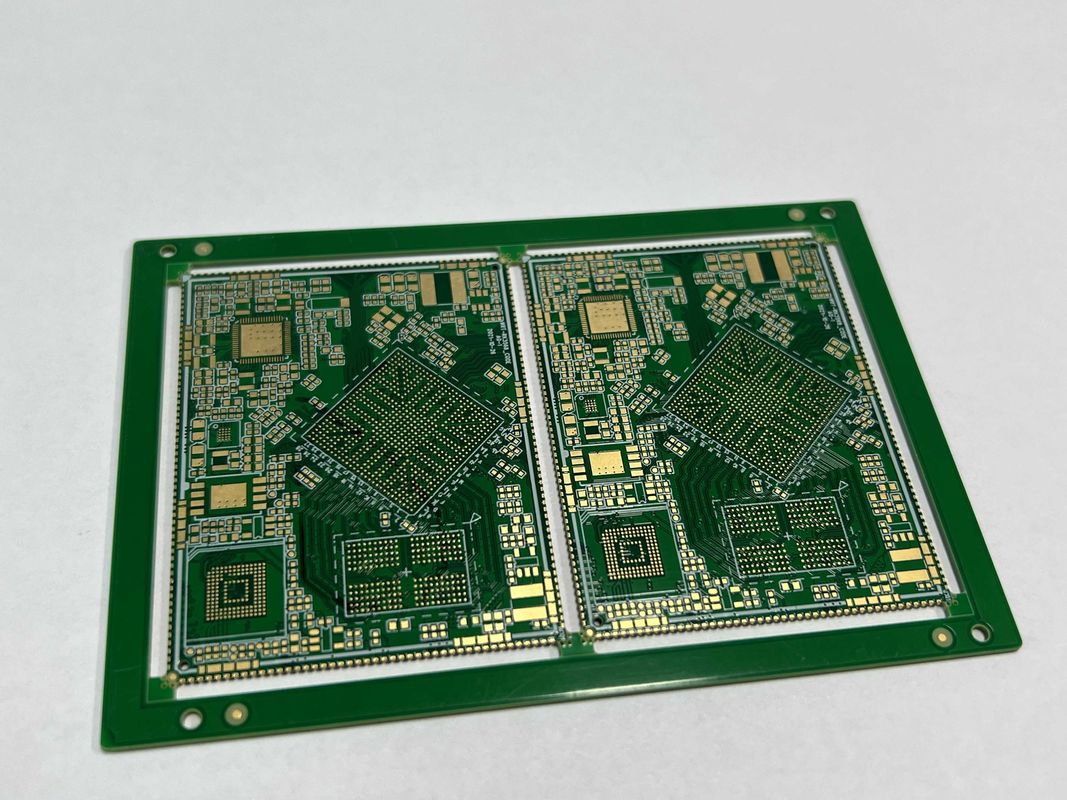

Да Контроль импедантности HDI PCB-карта с полуотвором и минимальным размером отверстия 0,15 мм

Описание продукта:

HDI-PCB, также известный как высокоплотные межконтактные печатные платы, представляет собой тип печатных плат, который предлагает исключительную производительность и надежность для высокоскоростных и высокочастотных приложений.С развитием технологий, HDI PCB стали все более популярными из-за их способности принимать более сложные конструкции и более строгие требования к маршрутизации по сравнению с традиционными PCB.Эти платы широко используются в таких отраслях, как телекоммуникацииHDI PCB-панели изготавливаются с использованием высококачественного сырья, причем FR4 IT180 является популярным выбором.FR4 IT180 - это тип огнеупорного материала, известный своими превосходными тепловыми и электрическими свойствамиЭтот материал гарантирует, что платы HDI PCB отвечают строгим требованиям к производительности современных электронных устройств.Одной из ключевых особенностей HDI ПХБ-площадок является их способность поддерживать сверхтонкие следы и пространстваМинимальная ширина следов и расстояние между ними составляет 3/3 миллиметра, что делает эти платы подходящими для сложных конструкций, требующих высокой точности и целостности сигнала.Эта функция позволяет дизайнерам упаковать больше компонентов на меньшую площадьHDI-PCB-карты доступны в широком диапазоне слоев, обычно от 4 до 20 слоев.Многослойная конструкция этих плат позволяет конструкторам достичь более высокой плотности цепей и функциональности при меньшем объемеКоличество слоев 6-32L обеспечивает гибкость в проектировании сложных схем для приложений, требующих высокой производительности и надежности.1 в HDI ПХБ платы еще больше улучшает их возможности проектированияВысокое соотношение сторон позволяет создавать тонкие компоненты и проемы, что позволяет платам поддерживать передовые технологии, такие как слепые и закопанные проемы.Эта особенность имеет решающее значение для удовлетворения требований миниатюризации и производительности современных электронных устройствПодводя итог, HDI PCB-панели предлагают надежное и высокопроизводительное решение для требовательных приложений, требующих высокоскоростной и высокочастотной производительности.С такими характеристиками, как использование материала FR4 IT180, сверхтонкие следы, многослойная конструкция, и высокое соотношение сторон, эти доски хорошо подходят для отраслей, которые полагаются на передовые технологии.медицинские изделия, или потребительской электроники, HDI ПКБ обеспечивают основу для инноваций и совершенства в электронном дизайне.

Особенности:

• Производство ПХД
• HDI печатные платы
• Высокоскоростные печатные платы
• Наименование изделия: HDI PCB Board
• Название ПКБ: 4L 1+N+1 HDI Boards
• Толщина: 0,4-3,2 мм
• Соотношение сторон: 10:1
• Испытания: 100%Э-испытания, рентгеновские лучи
• Специальные требования: Ключ к лампе

Технические параметры:

Применение:

Случаи применения продукта и сценарии для модельной платы высокой плотности, HDI PCB и HDI PCB:

ПКБ высокой плотности (HDI) - это универсальный продукт, который может использоваться в широком спектре приложений благодаря своим передовым функциям и возможностям.С пластом из доски от 6 до 32 слоев, этот продукт идеально подходит для приложений, требующих высокой плотности цепей и сложных конструкций.

Одним из ключевых сценариев применения HDI PCB-карты является телекоммуникационная промышленность, где спрос на компактные и высокопроизводительные электронные устройства постоянно растет.Модель с высокой плотностью позволяет упаковать больше компонентов в меньшее пространство, что делает его идеальным для таких приложений, как смартфоны, планшеты и сетевое оборудование.

Еще один важный случай применения ПХБ с высоким содержанием дизельных удобрений - в медицинской области, где важное значение имеют точность и надежность.Использование сырья FR4 IT180 гарантирует, что доски соответствуют высоким стандартам отрасли в области производительности и безопасностиМинимальный размер отверстия 0,15 мм позволяет создавать сложные и точные схемы.создание HDI PCB Board подходящего для медицинских изделий, таких как системы мониторинга пациентов и диагностическое оборудование.

Кроме того, широкий диапазон вариантов толщины платы, от 0,2 мм до 6,00 мм (8 миллилитров до 126 миллилитров), делает HDI PCB Board подходящим для различных приложений в различных отраслях промышленности.в автомобильной промышленности, где пространство часто ограничено, тонкие варианты платы могут быть использованы для создания компактных и эффективных электронных блоков управления.

В заключение следует отметить, что ПКБ высокой плотности (HDI) является универсальным и высокопроизводительным продуктом, который может использоваться в широком спектре приложений в различных отраслях промышленности.Усовершенствованные функции, такие как высокое количество слоев доски, FR4 IT180 сырье, минимальный размер отверстия 0,15 мм и гибкие варианты толщины доски,Сделать его идеальным выбором для приложений, требующих высокой плотности цепей и точного проектирования.

Настройка:

Услуги по настройке продукции для высокоскоростных печатных плат, модельных плат высокой плотности, печатных плат DDR4:

Минимальный размер отверстия: 0,15 мм

Испытания: 100%Э-испытания, рентгеновские лучи

Контроль импедантности: Да

Минут следа: 3/3 Миллиона.

Размер отверстия: 0.1 мм лазерная сверла

Поддержка и услуги:

Техническая поддержка и услуги по производству ПКЖ для ПКЖ с высококачественными характеристиками включают:

- всеобъемлющая помощь в устранении неполадок при любых технических вопросах, связанных с HDI PCB Board.

- экспертное руководство по надлежащей установке и установке HDI PCB.

- Регулярные обновления программного обеспечения и обновления прошивки для обеспечения оптимальной производительности.

- Ресурсы для обучения и документация, чтобы помочь пользователям максимально использовать возможности HDI PCB Board.

- Гарантийное покрытие и услуги по ремонту любых дефектов оборудования или неисправностей.
