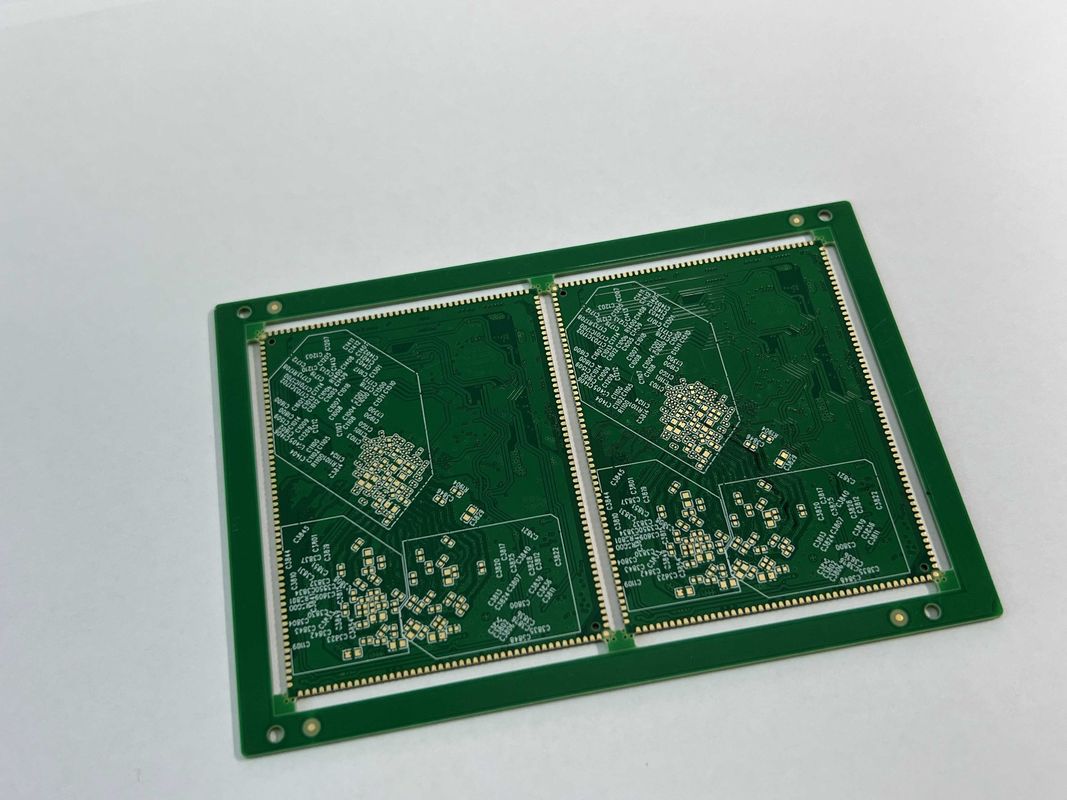

Высокоточная межконтактная (HDI) ПКБ-карта является передовым продуктом, который предлагает исключительные характеристики и надежность для широкого спектра электронных приложений.Эта передовая плата PCB предназначена для удовлетворения потребностей современных электронных устройств, обеспечивая высокую плотность взаимосвязей и превосходную целостность сигнала.
Одной из ключевых особенностей HDI ПХБ является его всеобъемлющие возможности тестирования.Этот продукт гарантирует, что каждая доска соответствует самым высоким стандартам качества и надежности.Этот строгий процесс тестирования гарантирует, что HDI PCB Board обеспечивает постоянную производительность и долговечность в самых требовательных условиях.
Пт-стень HDI PCB-карты установлена на 25um, обеспечивая отличную поддержку и стабильность для компонентов.повышение общей производительности ПХБ-карты.
Еще одним примечательным атрибутом HDI PCB Board является его исключительная толерантность к неправильному выравниванию слоев.06, этот продукт обеспечивает непревзойденную точность выравнивания слоев, минимизируя риск ошибок и обеспечивая оптимальную функциональность в сложных электронных системах.
Когда дело доходит до компонентов BGA (Ball Grid Array), HDI PCB Board превосходит с размером откида 10MIL. Этот тонкий размер откида позволяет устанавливать высокую плотность компонентов BGA,позволяет эффективные и компактные конструкции ПКБ для широкого спектра приложений.
Контроль импеданции является важным фактором обеспечения целостности сигнала и производительности высокоскоростных электронных устройств.HDI PCB Board обеспечивает впечатляющий контроль импеданса с толерантностью +/-10%, что позволяет точно передавать сигнал и надежно работать в сложных электронных системах.
В целом, HDI PCB Board - это модельная плата с высокой плотностью, которая идеально подходит для приложений, требующих исключительной производительности, надежности и точности.С расширенными функциями, такими как всестороннее тестирование, точная толщина стенки Pth, плотное терпимость к выравниванию слоев, тонкая поддержка BGA и впечатляющий контроль импеданса, этот продукт хорошо подходит для широкого спектра электронных дизайнерских задач.
Испытания | 100% Е-тестирование, рентген |
Управление импеданцией | +/-10% |
Минус BGA Пич | 00,3 мм |
Слепые пути | Да, да. |
Испытание | 100% электрическое испытание до отгрузки |
Bga | 10MIL |
Расстояние между ними | П1.5 |
Ключевые слова | Интерконнектор высокой плотности |
Условия платы | 4 л |
Процесс | Погружение Золото/серебро |
HDI PCB Board - это передовая технология в области печатных плат. С его передовыми функциями, такими как слепые виасы, покрытие золотом, HASL безсвинцовая поверхность и функция ENIG,Этот продукт идеально подходит для широкого спектра применений и сценариев..
Один из основных сценариев применения для HDI PCB-площадки - в электронных устройствах с высокой плотностью, где пространство является критическим фактором.,что делает его идеальным для компактных и миниатюрных устройств, таких как смартфоны, планшеты и носимые технологии.
Кроме того, покрытие золотом и поверхность без свинца HASL обеспечивают отличную проводимость и коррозионную стойкость.что делает HDI PCB Board подходящим для применения в суровых условиях или в отраслях промышленности, где надежность имеет первостепенное значение, такие как аэрокосмическая, автомобильная и промышленная автоматизация.
Расстояние между P1.5 в HDI PCB Board еще больше повышает его универсальность, позволяя более тонкие компоненты и сложные конструкции.Это делает его предпочтительным выбором для высокоскоростных и высокочастотных приложений, включая телекоммуникационное оборудование, сетевые устройства и медицинскую электронику.
Кроме того, ENIG-функция HDI PCB-карты обеспечивает плоскую и гладкую поверхность, что выгодно для деталей с тонким наклоном и технологии установки поверхности.Это делает его хорошо подходит для потребительской электроники, компьютерные периферийные устройства и светодиодные осветительные приложения.
Благодаря процессу погружения золота и серебра, HDI PCB Board предлагает улучшенную сварную способность и возможности связывания проводов.что делает его подходящим для передовых методов сборки и сложных конструкций ПКБЭто делает его отличным выбором для прототипирования, исследований и разработок в различных отраслях.
В заключение, HDI PCB Board является универсальным и высокопроизводительным продуктом, который обслуживает широкий спектр случаев и сценариев применения.что делает его предпочтительным выбором для дизайнеров и производителей, ищущих передовые решения для своих электронных устройств.
Услуги по настройке продукции для HDI PCB:
Испытания: 100%Э-испытания, рентгеновские лучи
Минимальная откидка: 0,3 мм.
Ключевые слова: Интерконнектор высокой плотности
Слепые пути: да
Испытание: 100% электрическое испытание до отправки
Техническая поддержка и услуги по производству ПКЖ для ПКЖ с высококачественными характеристиками включают:
- Техническая поддержка на месте для установки и устранения неполадок
- Дистанционная помощь при настройке и установке
- Регулярные обновления и исправления программного обеспечения для обеспечения оптимальной производительности
- Обучение пользователей и техников для максимального использования продукции
- Гарантийное покрытие дефектов и неисправностей продукции
Отправьте запрос непосредственно нам
