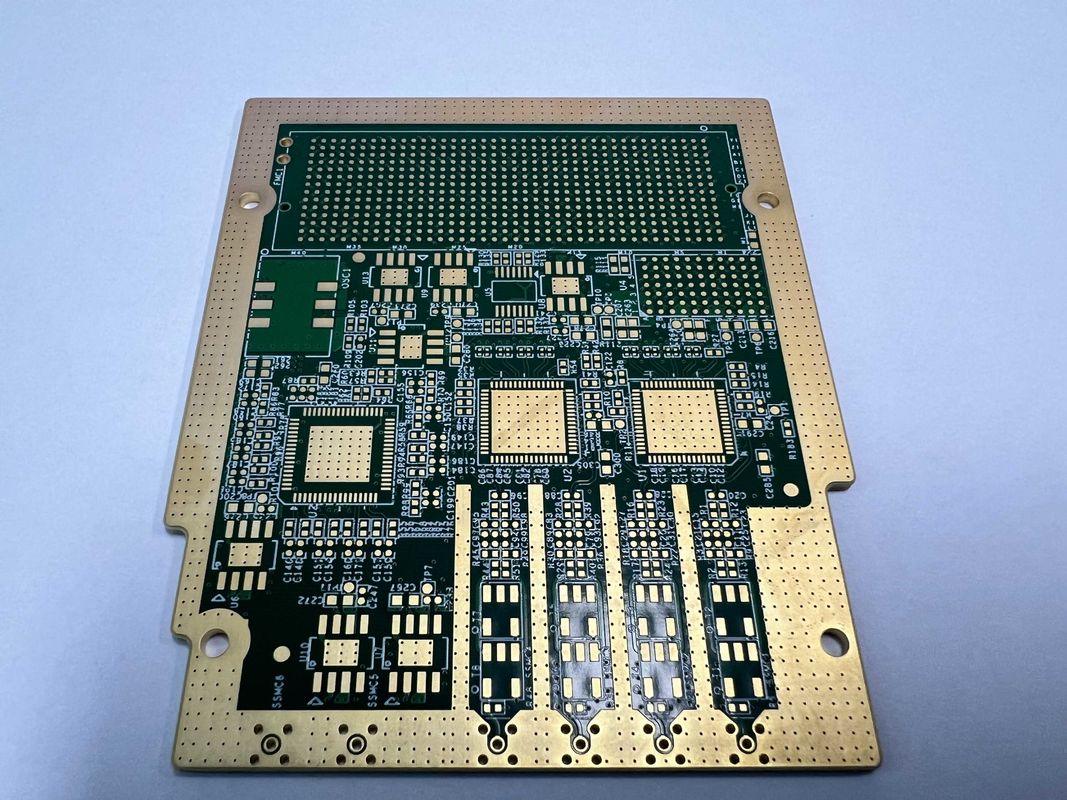

6-32L плата слой HDI ПХБ плата изготовлена из FR4 IT180 сырья и 0,1 мм лазерного сверла размера отверстия для приложений

6-32L плата слой HDI ПХБ плата изготовлена из FR4 IT180 сырья и 0,1 мм лазерного сверла размера отверстия для приложений

6-32L HDI PCB-карта

FR4 IT180 HDI PCB-карта

Свяжитесь с нами
Запросите цитату
Подробная информация о продукции
Key Words:
High Density Interconnector
Толщина доски:
0.2 мм-6.00 мм ((8мм-126мм)
Raw Material:
FR4 IT180
Испытания:
100% Э-тестирование, рентген.
Layer Count:
4-20 Layers
Special Requirements:
Lamp Socket
Aspect Ratio:
10:1
Impedance Control:
Yes
Выделить:

6-32L HDI PCB-карта

,

FR4 IT180 HDI PCB-карта

Условия оплаты и доставки
Описание продукта

Описание продукта:

HDI PCB Board - это высококачественная печатная плата, специально разработанная для удовлетворения высоких требований современной электроники.Этот продукт идеально подходит для приложений, требующих высокой плотности взаимосвязей и точного контроля импеданса..

Одним из ключевых атрибутов HDI PCB Board являются его специальные требования к розетке лампы.что делает его отличным выбором для освещения, где надежность имеет решающее значение..

Изготовленный с использованием высококачественного сырья FR4 IT180, HDI PCB Board предлагает исключительную производительность и долговечность.для широкого спектра электронных устройств.

С толщиной от 0,4 мм до 3,2 мм, HDI PCB Board обеспечивает гибкость в конструкции при сохранении структурной целостности.Это позволяет иметь компактный и легкий дизайн без ущерба для производительности.

В качестве высокоточного интерконнектора (HDI) этот продукт оптимизирован для приложений, требующих сложных макетов и высокой плотности сигнала.Продвинутая технология, используемая в производственном процессе, позволяет более узкие маршруты и меньшие каналы, что приводит к более компактной и эффективной конструкции ПКБ.

Контроль импеданции является важным аспектом HDI PCB-карты, обеспечивающей постоянную целостность сигнала и минимизирующей потерю сигнала.Эта особенность необходима для высокоскоростных цифровых приложений, где точность сигнала имеет первостепенное значение..

Когда речь заходит о производстве HDI PCB, этот продукт выделяется своей точностью и надежностью.,и передовые методы маршрутизации для достижения высокой плотности взаимосвязей с минимальными помехами сигнала.

В целом, HDI PCB Board является лучшим продуктом, предназначенным для требовательных приложений, требующих решений высокой плотности PCB.и передовые функции делают его идеальным выбором для таких отраслей, как телекоммуникации, автомобильной, аэрокосмической и потребительской электроники.



Особенности:

  • Наименование изделия: HDI PCB Board
  • Ключевые слова: Интерконнекторы высокой плотности, высокоскоростные печатные платы, HDI
  • Специальный запрос: полуотверстие, 0,25 мм BGA
  • Минимальный размер отверстия: 0,15 мм
  • Количество слоев: 4-20 слоев
  • Испытания: 100%Э-испытания, рентгеновские лучи


Технические параметры:

Сырье FR4 IT180
Название ПКБ 4L 1+N+1 HDI-карты
Минутовые следы 3/3 миллиона
Толщина 00,4-3,2 мм
Количество слоев 4-20 слоев
Толщина доски 0.2 мм-6.00 мм (8-126 мм)
Специальный запрос Половина отверстия, 0,25 мм BGA
Специальные требования Вход лампы
Испытания 100% Е-тестирование, рентген
Минимальный размер отверстия 0.15 мм


Применение:

HDI печатные платы - это высокоспециализированные платы, предназначенные для применения в области высокой плотности взаимосвязей.Эти доски известны своими передовыми технологиями и превосходными характеристиками., что делает их идеальными для широкого спектра применений и сценариев.

Одно из распространенных применений HDI PCB-пакетов заключается в производстве HD-SDI-конвертеров.Эти преобразователи требуют высокой плотности взаимосвязей для обеспечения оптимальной передачи сигнала и минимальной потери сигналаHDI PCB-панели с минимальной шириной следа 3/3 миллиметра и размером отверстия лазерного сверла 0,1 мм идеально подходят для удовлетворения требований контроля импиданса HD-SDI-конвертеров.

Еще один ключевой сценарий применения для HDI-печатных платок в высокоскоростных системах связи..Передовые технологии HDI-печатных плат, с такими характеристиками, как минимальный размер отверстия 0,15 мм, обеспечивают надежную производительность в высокоскоростных коммуникационных приложениях.

Кроме того, HDI-PCB-карты широко используются в аэрокосмической и оборонной промышленности, где надежность и производительность имеют решающее значение.Высокая плотность взаимосвязей, обеспечиваемых этими платами, делает их подходящими для приложений, требующих компактных конструкций и высокой целостности сигнала.

В целом, атрибуты HDI-ПКБ, такие как минимальная ширина следа, размер отверстия и контроль импеданса, делают их универсальными и хорошо подходят для различных продуктов и сценариев.В производстве HD-SDI конвертеров, высокоскоростных коммуникационных систем, или аэрокосмических и оборонных приложений, HDI ПКБ-Корпусы предлагают превосходную производительность и надежность.
