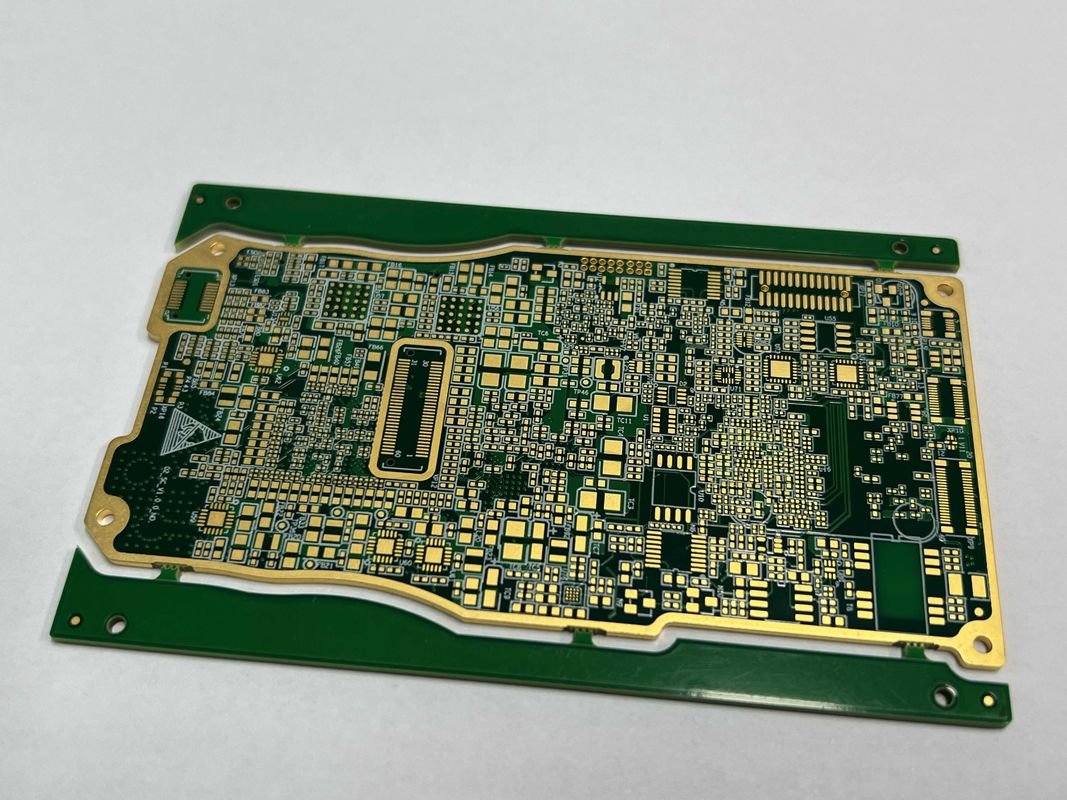

Высокая плотность интерконнектора высокоскоростной платы ПХБ с минимальным размером отверстия, размером 0,15 мм

Высокая плотность интерконнектора высокоскоростной платы ПХБ с минимальным размером отверстия, размером 0,15 мм

Минимальный размер отверстия на ПКБ

ПКБ с высокой плотностью соединения

Свяжитесь с нами
Запросите цитату
Подробная информация о продукции
Сырье:
FR4 IT180
Толщина:
00,4-3,2 мм
Количество слоев:
4-20 слоев
Название ПКБ:
4L 1+N+1 HDI-карты
Особенный запрос:
Полуотверстие, 0,25 мм BGA
Толщина доски:
0.2 мм-6.00 мм ((8мм-126мм)
Минимальный размер отверстия:
0.15 мм
Размер отверстия:
0.1 мм лазерная сверла
Выделить:

Минимальный размер отверстия на ПКБ

,

ПКБ с высокой плотностью соединения

Условия оплаты и доставки
Описание продукта

Описание продукта:

HDI PCB Board - это передовой продукт, предназначенный для высокоплотных приложений взаимосвязи, предлагающий исключительную производительность и надежность.1, эта плата оптимизирована для передовых электронных конструкций, которые требуют сложных схем маршрутизации и взаимосвязи.

Изготовленный с диапазоном толщины от 0,4 мм до 3,2 мм, HDI PCB Board обеспечивает гибкость для различных требований к конструкции,обеспечение совместимости с широким спектром электронных устройств и системЭтот универсальный диапазон толщины позволяет настраивать и адаптироваться к конкретным потребностям проекта.

Одной из отличительных особенностей HDI PCB Board является его строгий протокол тестирования. Каждая плата проходит 100% электронное тестирование и рентгеновскую инспекцию для обеспечения качества и надежности.Этот строгий процесс тестирования гарантирует, что только самые высокие стандарты плат поставляются клиентам, отвечающие самым требовательным требованиям отрасли.

В дополнение к исключительной производительности и испытаниям HDI PCB Board также удовлетворяет специальным требованиям, таким как включение розетки лампы.Эта специализированная функция улучшает функциональность доски, что делает его идеальным для применений, требующих конкретных компонентов или конфигураций освещения.

Ключевые преимущества HDI PCB-карты включают в себя ее высокую плотность возможностей соединения, что делает ее предпочтительным выбором для приложений, требующих сложных соединений и компактных конструкций.Усовершенствованная конструкция и расположение доски позволяют бесшовную интеграцию компонентов, что позволяет оптимизировать производительность и эффективность использования пространства.

Используются ли они в SDI-конвертерах высокой четкости, производственных процессах HDI-PCB или модельных платах высокой плотности,HDI PCB Board выделяется как надежное и эффективное решение для сложных электронных конструкцийЕго исключительные характеристики, включая соотношение сторон 10: 1, универсальный диапазон толщины, строгие процедуры тестирования, совместимость с особыми требованиями и возможности высокой плотности соединителей,Сделать его лучшим выбором для требовательных приложений.



Особенности:

  • Наименование изделия: HDI PCB Board
  • Ключевые слова: Интерконнектор высокой плотности
  • Толщина доски: 0,2 мм - 6,00 мм ((8мл - 126мл)
  • Название ПКБ: 4L 1+N+1 HDI Boards
  • Толщина: 0,4-3,2 мм
  • Испытания: 100%Э-испытания, рентгеновские лучи


Технические параметры:

Количество слоев 4-20 слоев
Ключевые слова Интерконнектор высокой плотности
Управление импеданцией Да, да.
Сырье FR4 IT180
Специальный запрос Половина отверстия, 0,25 мм BGA
Название ПКБ 4L 1+N+1 HDI-карты
Условия платы 6-32 слоя
Толщина доски 0.2мм-6.00мм (8мм-126мм)
Минимальный размер отверстия 0.15 мм
Специальные требования Вход лампы


Применение:

Высокоскоростные печатные платы являются важными компонентами в широком спектре электронных устройств и приложений.и HDI печатные платы стали все более популярными из-за их высокой плотности и передовых возможностейHDI PCB Board является передовым продуктом, который предлагает исключительную производительность и надежность, что делает его идеальным для различных промышленных применений.

Одним из ключевых атрибутов HDI PCB Board является его минимальный размер отверстия 0,15 мм, что позволяет иметь компактные конструкции и сложные схемы.Это делает его подходящим для продуктов, которые требуют высокого уровня миниатюризации, такие как смартфоны, планшеты и носимые устройства.

С минимальной шириной следов и расстоянием 3/3 миллиметра, HDI PCB Board способна поддерживать высокоскоростные сигналы,что делает его идеальным для приложений, требующих быстрой передачи данных и целостности сигналаЭтот атрибут особенно полезен для таких отраслей, как телекоммуникации, аэрокосмическая и автомобильная промышленность, где производительность имеет решающее значение.

HDI PCB Board доступен в количестве слоев от 4 до 20 слоев, предлагая гибкость в конструкции и масштабируемость для различных требований проекта.Будь то сложное сетевое устройство или сложный медицинский инструмент, HDI PCB Board может легко удовлетворять потребностям различных приложений.

Для приложений, требующих дополнительных функций, таких как розетки ламп, HDI PCB-карта может быть настроена на соответствие конкретным требованиям.обеспечение совместимости с широким спектром компонентов и периферийных устройствЭта универсальность делает его универсальным выбором для таких отраслей, как освещение, автомобилестроение и промышленная автоматизация.

Благодаря возможностям слоев платы от 6 до 32 слоев, HDI PCB Board может обрабатывать сложные схемы и высокоплотные взаимосвязи,что делает его подходящим для передовых электронных устройств и системЕго прочная конструкция и высокопроизводительные возможности делают его надежным выбором для требовательных приложений, требующих точности и эффективности.
