Атрибут | Стоимость |
---|---|
Соотношение сторон | 10:1 |
Условия платы | 6-32L |
Ключевые слова | Интерконнектор высокой плотности |
Размер отверстия | 0.1 мм лазерная сверла |
Минутовые следы | 3/3 миллиона |
Специальный запрос | Половина отверстия, 0,25 мм BGA |
Наименование ПКБ | 4L 1+N+1 HDI-панели |
Количество слоев | 4-20 слоев |
Сырье | FR4 IT180 |
Испытания | 100% Э-тестирование, рентген. |

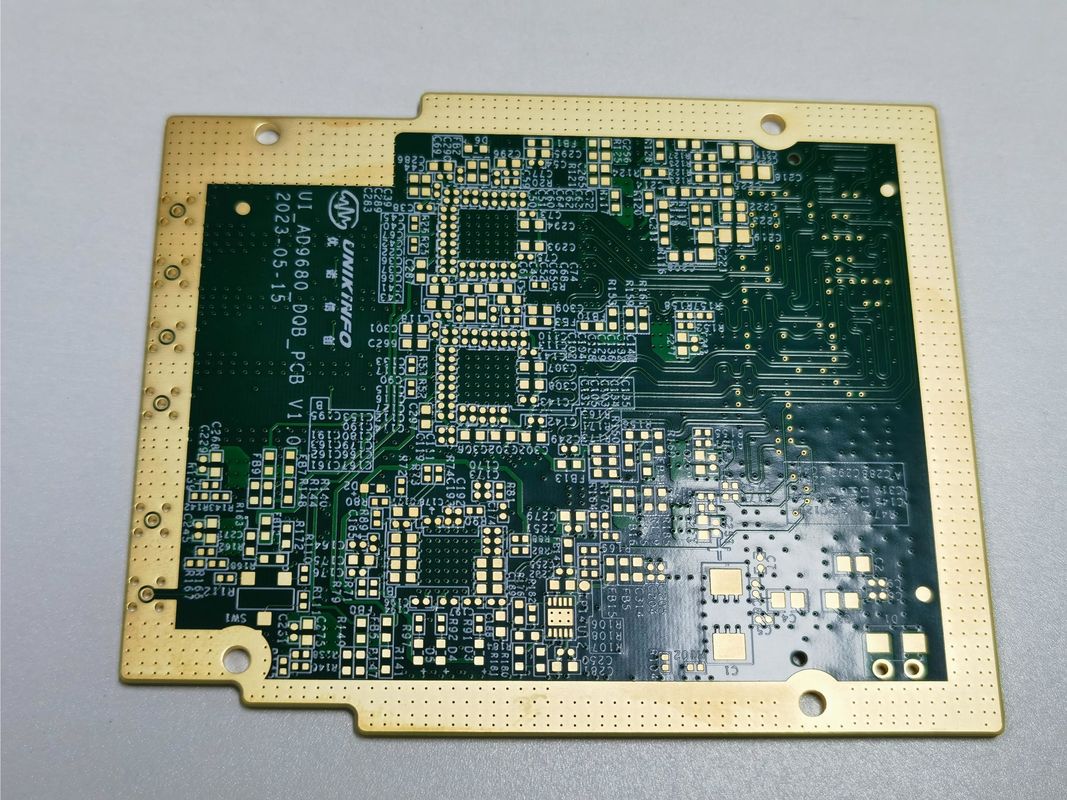

HDI печатные платы (PCB) находятся на переднем крае современной электроники, предлагая повышенную плотность цепей и облегчая миниатюризацию устройств.эти доски предназначены для точности и высокого уровня функциональностиСпецифическая HDI PCB-карта, обсуждаемая, предназначена для удовлетворения потребностей различных приложений, с ее способностью вмещать слои платы от 6 до 32L и соотношение сторон 10:1.
Одно из основных сценариев применения для этой платы HDI PCB находится в области передовых вычислительных устройств.и смартфоны, где потребность в высокоскоростной плате PCB имеет первостепенное значение для обработки быстрой обработки данных и рассеивания теплаКомпактная и эффективная конструкция HDI PCB позволяет создавать более изящный продукт без ущерба для производительности.
В области связи, эти платы широко используются из-за их высокоскоростных возможностей передачи сигнала.и высокочастотные системы передачи сигнала полагаются на HDI PCB для обеспечения стабильности и эффективностиТочность, обеспечиваемая минимальным размером отверстия 0,15 мм, обеспечивает надежность и эффективность высокоплотных соединений.что имеет решающее значение для поддержания связи в критических коммуникационных инфраструктурах.
Специальные требования, такие как интеграция розетки лампы, также свидетельствуют о универсальности HDI PCB-карты.Эта функция особенно полезна в системах светодиодного освещения и интеллектуальных решениях освещения, где пространство является премиальным, и надежность не подлежит обсуждению.обеспечивая прочную основу для сложных электронных компонентов и соединителей, необходимых для современной технологии освещения.
Достоверность HDI PCB также обеспечивается посредством строгих протоколов тестирования, включая 100% электронное тестирование и рентгеновское исследование.Эти методы испытаний гарантируют, что каждая плата отвечает самым высоким стандартам качества и производительности, прежде чем она будет использоваться в любом приложении.Такие тщательные испытания особенно важны в медицинских устройствах и аэрокосмических приложениях.когда ПКБ HDI должны работать без ошибок в экстремальных условиях и когда риск отказа исключительно высок.
Подводя итог, конструкция HDI PCB-карты, характеризующаяся минимальным размером отверстий, специальными требованиями, такими как розетки ламп, и высоким соотношением сторон,сделать его незаменимым компонентом в различных высокотехнологичных приложенияхЕе адаптивность и надежность являются причиной того, что HDI PCB остается краеугольным камнем в разработке высокоскоростных печатных плат, обеспечивающих следующее поколение электронных инноваций.
Наши печатные платы HDI предлагают широкий спектр услуг по настройке продукции, предназначенных для соответствия самым высоким стандартам точности и качества.Мы гарантируем 100% электронного тестирования и рентгеновской проверки для каждой HDI ПХБС минимальной спецификацией следов 3/3 Mil наши HDI печатные платы могут вмещать самые сложные конструкции и сложные схемы.
Доступная толщина для нашей HDI PCB-карты варьируется от 0,4 до 3,2 мм, обеспечивая универсальность для различных приложений.Наши передовые возможности лазерного бурения позволяют нам достичь размеров отверстий до 0..1 мм, обеспечивая высокую плотность взаимосвязи и компактные размеры платы.
Кроме того, наши HDI печатные платы имеют впечатляющее соотношение сторон 10:1, позволяющий эффективное соединение между слоями в многослойных ПХБ.Этот атрибут особенно полезен для высокопроизводительных электронных устройств, которые требуют большого количества соединений в ограниченном пространстве..
Наш продукт HDI PCB Board поставляется с всеобъемлющей технической поддержкой и услугами, чтобы обеспечить ваше удовлетворение и оптимальную производительность продукта.
- Подробная продуктовая документация: получите доступ к подробному руководству и техническим спецификациям, чтобы понять возможности и особенности вашей платы HDI PCB.
- Онлайн-база знаний: используйте богатый онлайн-ресурс с статьями, часто задаваемыми вопросами и советами по устранению неполадок, чтобы помочь вам решить распространенные проблемы и улучшить ваше понимание продукта.
- Обновления прошивки: держите HDI PCB Board в курсе последних обновлений прошивки для улучшения функциональности и добавления новых функций.
- Техническая помощь: Получите экспертную техническую поддержку для любых вопросов или проблем, с которыми вы можете столкнуться с вашей платой HDI PCB.
- Услуги по ремонту и техническому обслуживанию: воспользуйтесь услугами по ремонту, чтобы устранить любые физические повреждения или технические сбои, гарантируя, что ваша плата HDI PCB работает в лучшем состоянии.
- Обучение и образование: мы предлагаем тренинги, чтобы помочь вам и вашей команде эффективно использовать и поддерживать HDI PCB, максимизируя его потенциал в ваших приложениях.
- Поддержка сообщества: присоединяйтесь к нашему сообществу пользователей, чтобы связаться с другими пользователями HDI PCB Board, поделиться опытом и учиться друг у друга.
Мы стремимся предоставить исключительную поддержку и услуги для дополнения нашего высококачественного продукта HDI PCB Board.Наша цель заключается в том, чтобы обеспечить вам все ресурсы, необходимые для плавного и успешного опыта..
