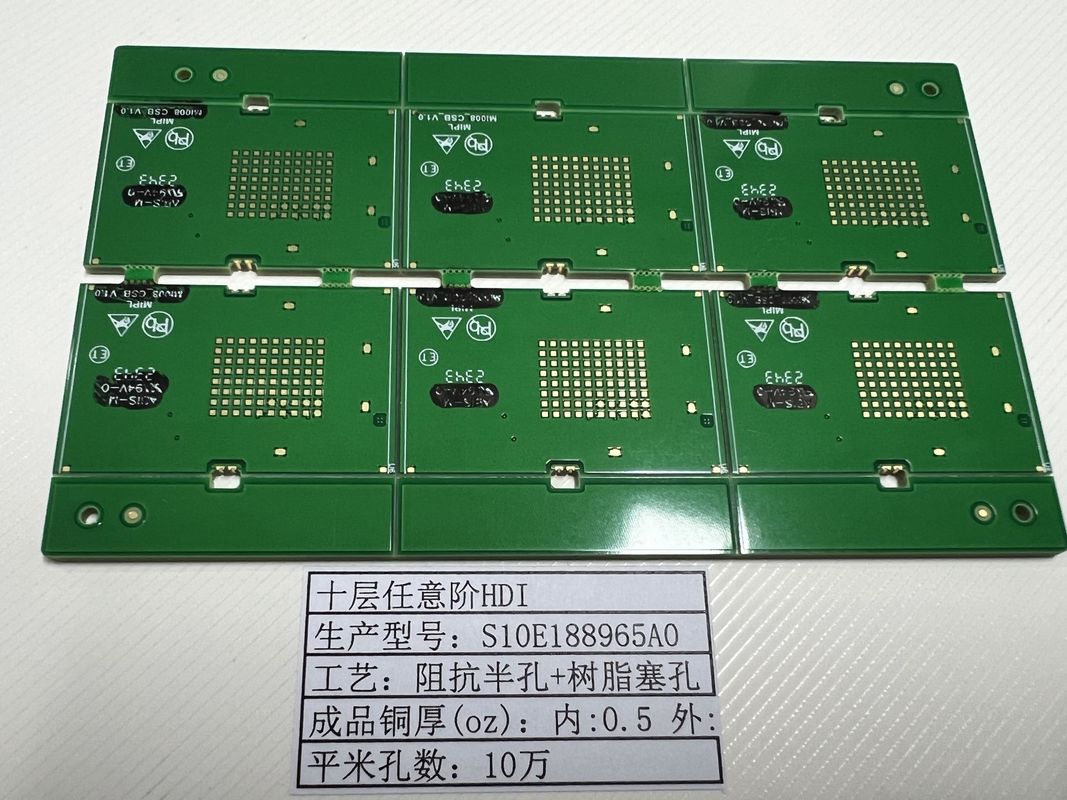

Белый/Черный/Желтый шелковый HDI ПХБ Контроль импеданции FR-4 3mil Min. Кольцевое кольцо
HDI Any Layer PCB представляют собой вершину машиностроения печатных плат, включая передовые технологии для облегчения сложных и высокопроизводительных электронных приложений.Эти платы характеризуются любой слойной структурой взаимосвязи, что позволяет более гибкую конструкцию, позволяющую проводящие соединения между любыми слоями ПКБ. Эта конструкция необходима в современных компактных и высокоскоростных электронных устройствах,где оптимизация пространства и целостность сигнала имеют решающее значение.
Наша высокоплотная межсетевая плата (HDI Board) имеет впечатляющую гибкость количества слоев, которую правильно описывают как "Любой слой." Это означает, что наш производственный процесс способен обрабатывать ПХБ с различными слоямиЕсли вам нужна простая четырехслойная плата или сложная десятислойная конструкция,наши HDI любых слоев ПКБ может быть настроена в соответствии с вашими потребностями.
Одной из самых ярких особенностей HDI Any Layer PCB является минимальный размер кольцевого кольца в 3 миллиметра (0,0762 мм).значительно увеличивает плотность размещения компонентаУменьшив размер кольцевых колец, дизайнеры могут извлечь выгоду из сэкономленного пространства, чтобы собрать больше функциональности на меньшей площади, что делает эти печатные платы идеальными для современных,миниатюрные электронные устройства.
Базовый материал, используемый в производстве наших ПКБ HDI AnyLayer, является промышленным стандартом FR-4.FR-4 - это композитный материал, обеспечивающий долговечность и надежность для широкого спектра электронных приложенийЕго широкое использование и принятие в промышленности делают его идеальным материалом для создания прототипов и массового производства высокоплотных межсетевых ПКБ любого уровня.
Что касается точности, то наши ПКЖ HDI Any Layer имеют минимальный размер отверстия 0,1 мм, что позволяет включать тонкие компоненты и обеспечивает размещение компонентов с высокой плотностью.Эта особенность особенно важна для приложений, требующих большого количества взаимосвязей в ограниченном пространствеС такой точностью эти печатные пластинки могут поддерживать передовые технологии, включая микро-виа и закопанные виа, которые имеют основополагающее значение для повышения производительности высокоскоростных схем.
Наше время производства для этих высокоплотных межсетевых ПКБ любого слоя удивительно быстро, от 2 до 5 дней.Это быстрое время выполнения гарантирует, что ваш проект будет продолжать развиваться без ненужных задержекМы понимаем важность времени выхода на рынок в конкурентной электронной промышленности.и мы стремимся предоставить самый быстрый возможный сервис без ущерба для качества наших ПХБ.
В заключение, HDI AnyLayer PCBs - идеальное решение для тех, кто ищет высокую плотность, высокую надежность и высокую производительность печатных плат.минимальные кольцевые размеры колец, прочный материал FR-4 и высокоточные возможности бурения, эти печатные пластинки находятся на переднем крае технологии печатных пластин.сложные медицинские приборы, или критических аэрокосмических компонентов, наши ПКБ HDI AnyLayer предназначены для удовлетворения строгих требований ваших приложений, гарантируя, что ваш продукт работает как можно лучше в любом сценарии.
Технический параметр | Спецификация |
---|---|
Минимальный размер отверстия | 0.1 мм |
Минимальная ширина линии/пространство | 3 миллилитра/3 миллилитра |
Испытания | Испытание летающего зонда, E-испытание |
Материал | FR-4 |
Толщина | 00,2-6,0 мм. |
Вес меди | 0.5 унций-6 унций |
Поверхностная отделка | HASL, ENIG, Immersion Silver, OSP (включает в себя: |
Продолжительность | 2-5 дней |
Управление импеданцией | Да, да. |
Минимальное кольцевое кольцо | 3 миллиона |
HDI (High-Density Interconnect) Any Layer PCB являются передовыми в современной технологии печатных плат, предлагая несравненную гибкость и производительность для множества приложений.С их способностью иметь любой слой взаимосвязан, они являются идеальным выбором для сценариев, где пространство является премиальным, и высокая плотность проволочных плат необходима.
Эти печатные платы имеют минимальную ширину линии и расстояние 3 миллилитра / 3 миллилитра, что делает их подходящими для высокоточности требований в передовых электронных устройствах.1 мм дополнительно гарантирует, что даже самые сложные компоненты могут быть размещены, что делает эти платы идеальными для применения в медицинской, аэрокосмической и телекоммуникационной промышленности, где надежность и точность имеют первостепенное значение.
С быстрым сроком выполнения 2-5 дней, ПКБ HDI Any Layer отлично подходят для быстрого создания прототипов и срочных проектов.Производители электроники могут воспользоваться быстрым временем обработки, чтобы оставаться впереди на конкурентном рынке, особенно при разработке передовых продуктов, которые требуют быстрой итерации и тестирования.
Всеслойная панель интерконнекции также универсальна, когда дело доходит до эстетики дизайна, предлагая шелковые цвета в белом, черном и желтом цветах, чтобы соответствовать или контрастировать с остальной частью устройства.Эта функция особенно полезна для потребительской электроники, где брендинг и визуальный дизайн являются ключевыми для дифференциации продукта.
Кроме того, эти печатные платы используются в сложных устройствах, таких как смартфоны, планшеты и ноутбуки, где высокая плотность проводки позволяет выполнять больше функций на меньшем пространстве.Технология также приобретает все большее значение в устройствах Интернета вещей (IoT).Кроме того, военная и автомобильная промышленность используют эти печатные пластинки из-за их прочности и способности выдерживать суровые условия.
Подводя итог, PCB HDI AnyLayer идеально подходят для любого приложения, требующего высокой плотности проводки, исключительных характеристик и надежности.их передовые функции обеспечивают отличную основу для разработки и развертывания сложных электронных устройств в различных отраслях промышленности.
Наш высокоплотный интегральный интерконнекционный щит (HDI) предлагает передовые возможности для новой эры электронных устройств.PCB с высокой плотностью соединяют любой слой (HDI Any Layer) могут быть настроены для удовлетворения потребностей сложных и компактных конструкций.
С минимальным размером отверстия 0,1 мм, наша любая плата обеспечивает точные и надежные соединения для размещения компонентов с высокой плотностью.обеспечение целостности сигнала для всех ваших высокоскоростных приложений.
Настроите внешний вид и функциональность ваших HDI AnyLayer PCB с нашим разнообразием цветов сварных масок.или белый, чтобы соответствовать уникальной эстетике вашего проекта или требованиям кодирования.
Минимальный размер отверстия остается впечатляющим на 0,1 мм, что позволяет размещать тонкие компоненты и обеспечивает отличные электрические характеристики.
Чтобы повысить долговечность и производительность ваших платок, выберите из нашего спектра поверхностных отделений: HASL для экономичного варианта, ENIG для отличной плоскости поверхности,Сребро погружения для хорошей сварной способности, или OSP для решения без свинца.
Наши ПКЖ с любым слоем HDI (High-Density Interconnect) предназначены для высокой производительности и надежности, удовлетворяя потребности передовых электронных приложений.Чтобы вы получили максимум от наших продуктов, мы предлагаем комплексную техническую поддержку и услуги, которые включают:
Консультация по продукту Наша команда экспертов может предоставить рекомендации по выбору правильной конфигурации HDI Any Layer PCB для ваших конкретных потребностей,обеспечение оптимальной производительности и совместимости с вашими электронными компонентами.
Поддержка проектирования Мы предлагаем поддержку на этапе проектирования, включая обратную связь по планировке, сборке, материалам и оптимизации следов для удовлетворения требований вашего приложения.
Поддержка в производстве Мы можем помочь с вопросами по производству, от понимания наших технологических возможностей до обеспечения того, чтобы ваш дизайн был изготовлен с высокой производительностью и качеством.
Испытания и обеспечение качества Наши продукты проходят строгие испытания и процедуры контроля качества.Мы можем оказать помощь в интерпретации результатов испытаний и внедрении любых необходимых изменений для улучшения качества.
Устранение неисправностей Если вы столкнетесь с какими-либо проблемами с нашими HDI любых слоев PCB,наша команда технической поддержки готова помочь с устранением неполадок и решением проблем, чтобы свести к минимуму любые потенциальные простои.
Послепродажное обслуживание Мы стремимся к удовлетворению клиентов, предлагая послепродажную поддержку для решения любых проблем или вопросов, которые могут возникнуть после покупки.
Документация и ресурсы Доступ к широкому спектру документации и ресурсов, доступных для поддержки использования и интеграции наших ПКВ HDI AnyLayer в ваши проекты.
Наша техническая поддержка и услуги предназначены для предоставления вам бесшовной помощи на протяжении всего жизненного цикла ваших ПКЖ HDI AnyLayer,обеспечение успеха ваших проектов и выполнения продукцией высоких стандартов.
