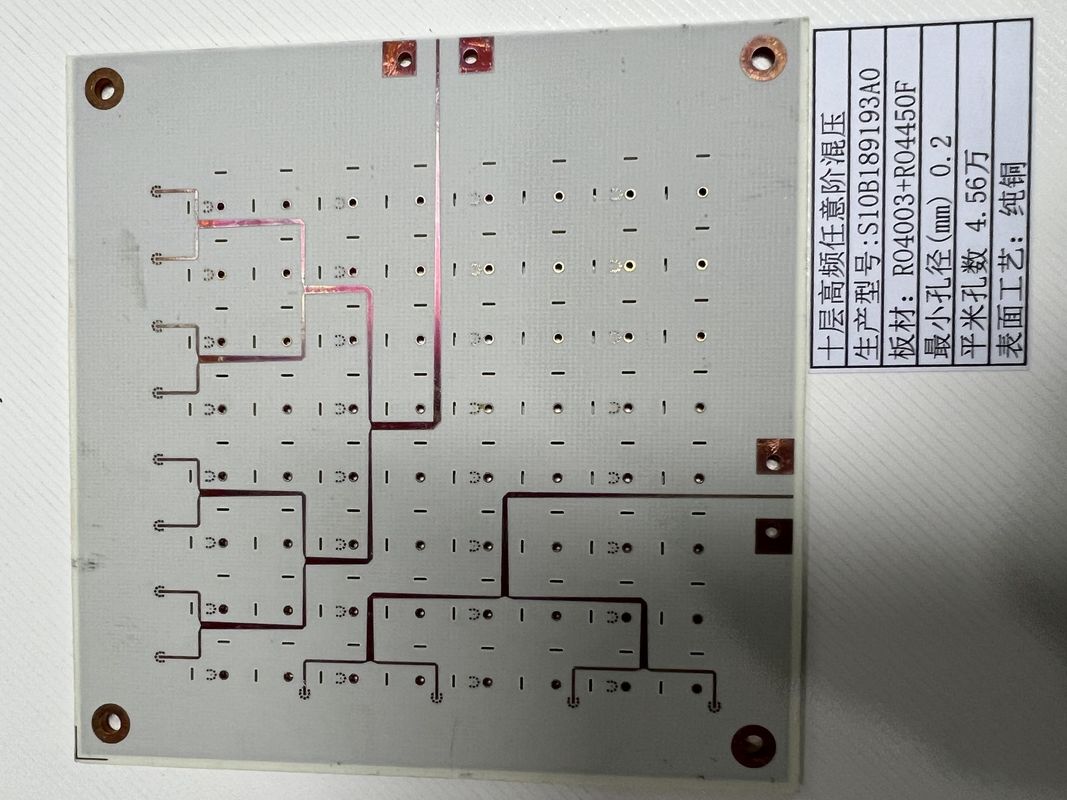

Продвинутый любой слой HDI PCB FR-4 с контролем импеданции

Описание продукта:

HDI Any Layer PCB представляют собой значительный прогресс в технологии печатных плат, предлагая непревзойденную производительность и универсальность.Проектировано для удовлетворения строгих требований современной электронной промышленности, эти печатные пластинки являются идеальным решением для приложений, требующих высокой плотности взаимосвязей и надежной целостности сигнала.Любой слой межсетевой платы является продуктом, который обслуживает широкий спектр технологий, от сложных коммуникационных устройств до критического медицинского оборудования.

В основе HDI Any Layer PCB лежит тщательный контроль импеданции, обеспечивающий соответствие электрических характеристик платы точным требованиям приложения.Это имеет решающее значение для поддержания целостности сигнала.Контроль импеданции - это не просто функция;это гарантия того, что производительность платы будет соответствовать строгим стандартам, необходимым для современных сложных электронных сборов.

Материал, используемый в строительстве этих многослойных высокоплотных печатных плат, является промышленным стандартом FR-4. Этот материал выбран из-за его отличной электрической изоляции,механическая прочностьОн способен выдерживать нагрузки сборки и жесткие условия эксплуатации в широком диапазоне условий.FR-4 - это проверенный материал, который обеспечивает стабильную и надежную основу для высокой плотности взаимосвязанных систем.

С медными весами от 0,5 унции до 6 унций, эти доски предлагают большую универсальность.что означает, что HDI Any Layer PCBs могут быть адаптированы для мощных приложений или тонкопроходных точных схем.Эта гибкость в конструкции является одной из причин, почему эти платы являются предпочтительным выбором для инженеров и конструкторов, стремящихся оптимизировать свои электронные сборы для производительности и надежности.

Одной из самых замечательных особенностей HDI Any Layer PCB является их минимальный размер отверстия 0,1 мм.что позволяет дизайнерам упаковать больше функциональности в меньшие пространстваЭто критическое преимущество в отраслях, где миниатюризация является ключевой, например, в мобильных устройствах и носимых технологиях.Способность создавать такие мелкие проемы свидетельствует о высокой точности производственных процессов, используемых при производстве этих досок.

Учитывая важность времени выхода на рынок в конкурентной электронной промышленности, время производства для HDI AnyLayer PCB сохраняется в пределах очень эффективного окна 2-5 дней.Это быстрое время выполнения проектов гарантирует, что проекты будут выполняться в соответствии с графиком и смогут быстро реагировать на потребности рынкаНезависимо от того, является ли это прототипом или полномасштабным производством, быстрое время производства является важным фактором для поддержания импульса циклов разработки продукта.

Многослойная система взаимосвязи, воплощенная в HDI AnyLayer PCB, является свидетельством эволюции технологии PCB.Он дает дизайнерам возможность создавать более сложные и мощные электронные системы, чем когда-либо преждеБлагодаря своему надежному контролю импиданса, универсальному материалу FR-4, широкому диапазону медных весов и ультратонким возможностям отверстий, HDI AnyLayer PCB является краеугольным камнем современного электронного дизайна.Для аэрокосмической промышленности, автомобильной промышленности, потребительской электроники или любой другой отрасли, где надежность и плотность имеют первостепенное значение, эти ПХБ являются маяком инноваций и качества.

В заключение можно сказать, что ПКЖ HDI AnyLayer - это не просто еще один компонент в цепочке поставок электроники, они являются ключевым элементом в развитии электронных технологий.Они позволяют создавать многослойные системы печатных плат высокой плотности, которые обеспечивают инновации сегодня и завтра.Благодаря сочетанию качественных материалов, точного изготовления и быстрых сроков производства, эти печатные пластинки будут на переднем крае электронной промышленности в ближайшие годы.

Особенности:

• Наименование продукта: HDI Any Layer PCB
• Количество слоев: любой слой
• Поверхностная отделка: HASL, ENIG, Immersion Silver, OSP
• Цвет маски: зеленый, красный, синий, черный, желтый, белый
• Минимальное кольцевое кольцо: 3 мм
• Контроль импедантности: Да
• Высокоплотное проволочное устройство
• Многослойная система взаимодействия
• Продвинутая многослойная система взаимосвязи

Технические параметры:

Применение:

HDI Any Layer PCB, характеризующиеся технологией Any-Layer Interconnect Board, предлагают универсальное решение для широкого спектра приложений.Эти ПХБ предназначены для размещения любого количества слоев, что делает их идеальными для сложных электронных устройств, где пространство является премиальным и производительность критична.возможность четкой маркировки и идентификации в различных условиях эксплуатации.

С медной массой от 0,5 унции до 6 унций, эти высокоплотные интерконнекционные платы обеспечивают необходимую мощность и целостность сигнала для высокоточных приложений и тонкозвуковых компонентов.Такая гибкость в весе меди также позволяет конструкторам сбалансировать требования к тепловому управлению ПКБ с механической прочностью, необходимой для сценария конечного использования.

Минимальный размер отверстия 0,1 мм на HDI AnyLayer PCB подчеркивает способность платы к размещению компонентов с высокой плотностью.Эта особенность особенно важна в тех случаях, когда недвижимость стоит дорого., например, в мобильных устройствах, носимых технологиях и медицинских имплантатах.

В зависимости от конкретного применения поверхность ПКБ HDI Any Layer может быть адаптирована для удовлетворения требований продукта.Опции включают выравнивание сварки горячим воздухом (HASL) для экономической эффективности, Неэлектрический Никель Погружение Золото (ENIG) для отличной плоскости поверхности, Погружение Серебро для баланса между стоимостью и производительностью,и органические консерванты для сварки (OSP) для очистки поверхности без свинца.

Эти межплановые межплановые панели особенно подходят для отраслей промышленности, требующих высокой надежности и плотной упаковки, таких как аэрокосмическая, военная и высокотехнологичная вычислительная техника.Они также обычно используются в смартфонах, планшетов и другой потребительской электроники, где миниатюризация и высокоскоростная передача сигнала являются необходимыми.преимущества использования ПКБ HDI AnyLayer в передовых системах помощи водителю (ADAS), информационно-развлекательные системы и электронные блоки управления (ЭБУ), которые требуют надежных и надежных решений для взаимосвязи.

Подводя итог, универсальность в количестве слоев, цвет шелкопряда, вес меди, минимальный размер отверстия,и варианты отделки поверхности делают ПКЖ HDI AnyLayer идеальным выбором для множества сценариев, где технология высокой плотности взаимосвязи является фундаментальным требованием к успеху продукта.

Настройка:

ВHDI ПХБ любого слоя, также известные как высокоплотные интегральные схемы, являются вершиной сложности в технологии печатных пластин.Наши услуги по настройке продукции позволяют получить широкий спектр спецификаций для удовлетворения ваших конкретных потребностей. сдиапазон толщины 0,2 - 6,0 мм, эти межпластовые панели могут быть адаптированы для компактных и разнообразных приложений.

НашВысокоплотные интегральные схемы соединительных платимеют минимальное кольцевое кольцо3 миллионаКроме того, мы предлагаем разнообразные цвета сварных масок на выбор, включаяЗеленый, красный, синий, черный, желтый и белый, что позволяет персонализировать эстетические предпочтения и идентификацию на доске.

ВКоличество слоевполностью настраиваемый, поддерживающийЛюбой уровеньЭта гибкость гарантирует, что наши HDI AnyLayer PCB могут вмещать самые сложные макеты и функциональные возможности.

Понимая важность времени в разработке продукта, мы предлагаем быстрыйВремя выполнения 2-5 днейНаши услуги по настройке продуктов для HDI AnyLayer PCB сочетают в себе качество, точность,и скорость, чтобы помочь вам достичь ваших целей проекта с эффективностью.

Поддержка и услуги:

Наши HDI AnyLayer PCB предназначены для обеспечения превосходных характеристик для высокой плотности применений.Мы предоставляем полную техническую поддержку и услугиНаша команда экспертов готова помочь вам с любыми техническими вопросами или проблемами, с которыми вы можете столкнуться с вашим HDI AnyLayer PCB.

Наши услуги включают в себя подробную документацию о продукте, руководства по устранению неполадок и примечания к приложению для облегчения самопомощи.мы предлагаем прямую поддержку для более сложных запросов или вопросов, которые могут возникнуть во время использования нашего продуктаНаша техническая команда стремится помочь вам понять полные возможности ваших HDI AnyLayer PCB и быстро и эффективно решить любые проблемы.

Чтобы повысить производительность ваших ПКЖ HDI AnyLayer, мы также предоставляем советы по лучшим методам проектирования, планировки и сборки.Мы стремимся к тому, чтобы вы могли использовать весь потенциал нашей технологии в своих приложениях.Обратите внимание, что, хотя мы стремимся предоставить широкую поддержку, наши услуги могут варьироваться в зависимости от конкретных требований и конфигураций вашего продукта.

Если вам нужна дополнительная помощь, пожалуйста, не стесняйтесь обращаться к нашей команде обслуживания клиентов (контактная информация исключена).от первоначального проектирования до окончательного производства, гарантируя, что ваши ПКБ HDI AnyLayer соответствуют вашим ожиданиям и способствуют успеху ваших проектов.
