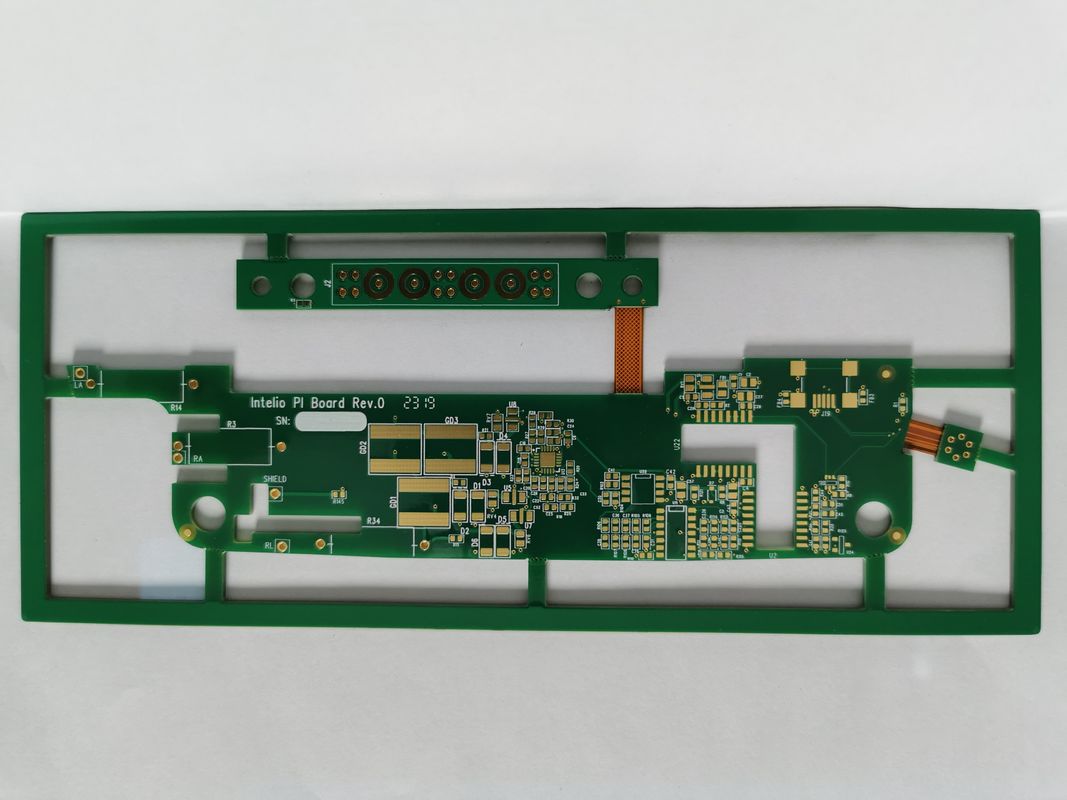

4-слойный ПКБ-картон гибкий, изгибаемый ПКБ с санфорированным покрытием

Описание продукта:

Жестко-гибкая печатная плата (Rigid Flex PCB) — это инновационный продукт в области электронных компонентов, символизирующий слияние прочности и гибкости, открывая новое измерение в дизайне и надежности. Эта складная жесткая печатная плата сочетает структурную целостность традиционных жестких печатных плат с адаптивностью гибких печатных плат, что делает ее неотъемлемым компонентом в современной электронной промышленности. Сборка жестко-гибкой печатной платы изготавливается из различных высококачественных материалов, включая FR4, полиимид и ПЭТ, которые известны своими электроизоляционными и механическими свойствами.

Материал FR4 является распространенным выбором для жесткой части печатной платы благодаря его превосходной огнестойкости, электроизоляции и впечатляющим механическим свойствам. Полимид, с другой стороны, используется для гибких слоев жестко-гибкой печатной платы из-за его гибкости, термостойкости и химической стабильности. ПЭТ, или полиэтилентерефталат, является еще одним материалом, используемым в этих печатных платах благодаря его гибкости, а также легкости и экономичности. Стратегическое сочетание этих материалов в одной сборке печатной платы позволяет создавать конструкции, которые могут выдерживать требования различных применений, одновременно обеспечивая уникальную возможность складываться и изгибаться во время использования.

Наши продукты Rigid Flex PCB характеризуются максимальным количеством слоев до 52 (52L). Эта замечательная возможность многослойности позволяет плотно упаковывать схемы в компактном форм-факторе, позволяя размещать сложные электронные устройства в меньших пространствах без ущерба для производительности. Многослойная конструкция adeptly удовлетворяет требованиям сложной схемотехники, обеспечивая целостность сигнала и предоставляя достаточно места для необходимых компонентов.

Что касается финишной обработки поверхности, то Rigid Flex PCB поставляется со стандартной опцией HASL LF (Hot Air Solder Leveling Lead-Free), которая предлагает надежное, экономичное решение с плоской поверхностью для пайки. Эта отделка особенно полезна для применений, требующих бессвинцовых решений, соблюдения экологических норм и минимизации воздействия на окружающую среду.

Rigid Flex PCB также предлагает ряд вариантов обработки поверхности для повышения ее производительности и долговечности. Эти обработки включают ENIG (бесэлектролитное никелирование с погружением в золото), OSP (органические консерванты для пайки), погружное золото, погружное олово и погружное серебро. Каждая из этих обработок имеет свои уникальные преимущества. ENIG обеспечивает плоскую поверхность и длительный срок хранения, OSP обеспечивает хорошую паяемость без свинца, погружное золото обеспечивает превосходную плоскостность поверхности и хорошо подходит для компонентов с мелким шагом, погружное олово экономично и обеспечивает хорошую паяемость, а погружное серебро обеспечивает превосходную проводимость и также хорошо подходит для компонентов с мелким шагом.

Универсальность Rigid Flex PCB еще больше подчеркивается ее складной природой. Flex Rigid PCB спроектирована так, чтобы ее можно было складывать в различные формы, позволяя ей помещаться в нестандартные пространства и формы, что делает ее идеальной для широкого спектра применений, включая носимую электронику, медицинские устройства и аэрокосмические технологии. Эта способность складываться не только экономит место, но и уменьшает потребность в разъемах и кабелях, что приводит к более надежному и эффективному электрическому соединению.

В целом, Rigid Flex PCB выделяется как продукт, предлагающий идеальный баланс между механической жесткостью, необходимой для определенных электронных компонентов, и адаптивностью, необходимой для других. Ее высокое количество слоев, качественные материалы, универсальные варианты финишной обработки поверхности и складная конструкция делают ее востребованным решением в индустрии производства электроники. Способность выдерживать суровые условия окружающей среды при сохранении электрических характеристик делает Rigid Flex Printed Wiring Board незаменимым инструментом в разработке передовых электронных устройств.

Особенности:

• Название продукта: Жестко-гибкая печатная плата
• Количество слоев: 4 слоя
• Размеры: 41,55*131 мм
• Sanforized: Локальная высокая плотность, обратное сверление
• Слои печатной платы: 1-28 слоев
• Финишная обработка поверхности: HASL LF
• Технология гибких печатных плат
• Гибкая-складная конструкция печатной платы
• Складная жесткая конструкция печатной платы

Технические параметры:

Применения:

Flex Rigid PCB, технологическое чудо, сочетающее в себе лучшие качества гибких и жестких печатных плат, является неотъемлемым компонентом современной электроники. Жестко-гибкая печатная плата (Rigid Flexible Printed Circuit Board) разработана с высокой точностью, с отклонением положения отверстий всего ±0,05 мм, что обеспечивает высокую точность при сборке компонентов. Такой уровень точности критически важен в приложениях, где пространство ограничено, а выравнивание сотен или тысяч компонентов имеет решающее значение для функциональности конечного продукта.

Кроме того, Rigid Flex PCB имеет покрытие Sanforized для удовлетворения местных требований высокой плотности. Используемая техника обратного сверления дополнительно повышает производительность, уменьшая ненужную емкость и улучшая целостность сигнала. Это делает Rigid Flex PCB идеальной для сложной электроники, где каждый миллиметр печатной платы оптимизирован для максимальной эффективности и производительности.

Благодаря возможности производства до 52 слоев (Макс. слоев: 52L), эти платы предлагают беспрецедентную сложность и функциональность. Размеры 41,55*131 мм обеспечивают компактную площадь, подходящую для сложных конструкций, где экономия пространства имеет первостепенное значение. Такие многослойные платы часто используются в высокопроизводительных средах, таких как аэрокосмическая, оборонная и медицинская техника, где надежность и долговечность являются обязательными.

Варианты обработки для Rigid Flex PCB, включая ENIG (бесэлектролитное никелирование с погружением в золото), OSP (органические консерванты для пайки), погружное золото, олово и серебро, обеспечивают ряд финишных покрытий, которые улучшают паяемость и защищают от окисления. Каждый вариант обработки выбирается на основе конкретных требований применения, гарантируя, что конечный продукт соответствует самым высоким стандартам качества и долговечности.

Учитывая ее прочную конструкцию и универсальные варианты обработки, Flex Rigid PCB находит применение в различных сценариях, от носимых устройств, требующих комфорта и адаптивности гибких зон, до высококлассной потребительской электроники, где пространство и надежность имеют решающее значение. В автомобильной промышленности Rigid Flex PCB может выдерживать суровые условия окружающей среды, обеспечивая при этом надежную работу в течение всего срока службы автомобиля. Кроме того, в быстрорастущей области Интернета вещей (IoT) эти платы являются неотъемлемой частью подключения множества датчиков и устройств с компактными и эффективными конструкциями.

Таким образом, Flex Rigid PCB выделяется как передовое решение для широкого спектра применений. Ее точность, плотность и многослойность, наряду с разнообразными вариантами обработки, делают ее незаменимым компонентом для любого приложения, требующего высочайших стандартов надежности и функциональности.

Кастомизация:

Наши услуги по кастомизации Flex Rigid PCB охватывают широкий спектр компонентов, включая SMD, BGA, DIP и другие, обеспечивая совместимость с различными электронными приложениями. Благодаря возможности изготовления плат до 52L (52-слойных), наши передовые производственные процессы обеспечивают точное отклонение положения отверстий ±0,05 мм . Наши продукты Bendable Printed Circuit Board разработаны для устойчивости, предлагая гибкость от 1 до 8 раз для удовлетворения ваших динамических потребностей в изгибе.

Кроме того, мы предоставляем различные варианты профилирования и штамповки, такие как фрезерование , V-образная резка и фаска , чтобы гарантировать, что ваша Flexible-Bendable PCB соответствует точным требованиям к форме и дизайну вашего проекта. Выбирайте наши услуги по кастомизации продуктов для индивидуального решения, которое легко интегрируется в вашу технологическую структуру.

Поддержка и услуги:

Продукты Rigid Flex PCB сочетают в себе лучшее из жестких плат и гибких схем, интегрированных в один блок. Наша техническая поддержка и услуги для Rigid Flex PCB разработаны для решения любых проблем, с которыми вы можете столкнуться во время проектирования, производства, сборки и применения наших продуктов. Мы предлагаем всестороннюю поддержку для обеспечения надежности и производительности продукта.

Наша техническая поддержка включает:

• Помощь в проектировании - Наши эксперты могут помочь с первоначальным проектированием и компоновкой, чтобы ваша Rigid Flex PCB соответствовала вашим конкретным потребностям и отраслевым стандартам.
• Руководство по выбору материалов - Мы предлагаем консультации по выбору правильных материалов для вашего применения, чтобы оптимизировать производительность и долговечность печатной платы.
• Поддержка производственного процесса - Мы предоставляем информацию о наших производственных процессах, чтобы обеспечить высочайшее качество ваших Rigid Flex PCB.
• Гарантия качества - Наша команда контроля качества проводит строгие испытания и проверки, чтобы гарантировать, что каждая печатная плата соответствует нашим высоким стандартам качества перед отгрузкой.
• Техническое устранение неполадок - Если у вас возникнут какие-либо проблемы с вашей печатной платой, наша техническая команда готова устранить их и предоставить решения, чтобы ваш проект вернулся в нужное русло.

Наши услуги включают:

• Прототипирование - Мы предлагаем услуги быстрого прототипирования, чтобы помочь вам проверить ваш дизайн перед полномасштабным производством.
• Производство от малых до больших объемов - Независимо от того, нужна ли вам небольшая партия или крупномасштабное производство, мы готовы выполнить ваш заказ с точностью и эффективностью.
• Послепродажная поддержка - Наша приверженность удовлетворенности клиентов выходит за рамки доставки, с послепродажной поддержкой для решения любых вопросов или проблем после покупки.

Мы стремимся предоставлять исключительную поддержку и услуги для наших продуктов Rigid Flex PCB, чтобы обеспечить успех ваших проектов. Наша команда готова помочь вам с любыми техническими потребностями, которые могут возникнуть на протяжении всего жизненного цикла вашего продукта.
