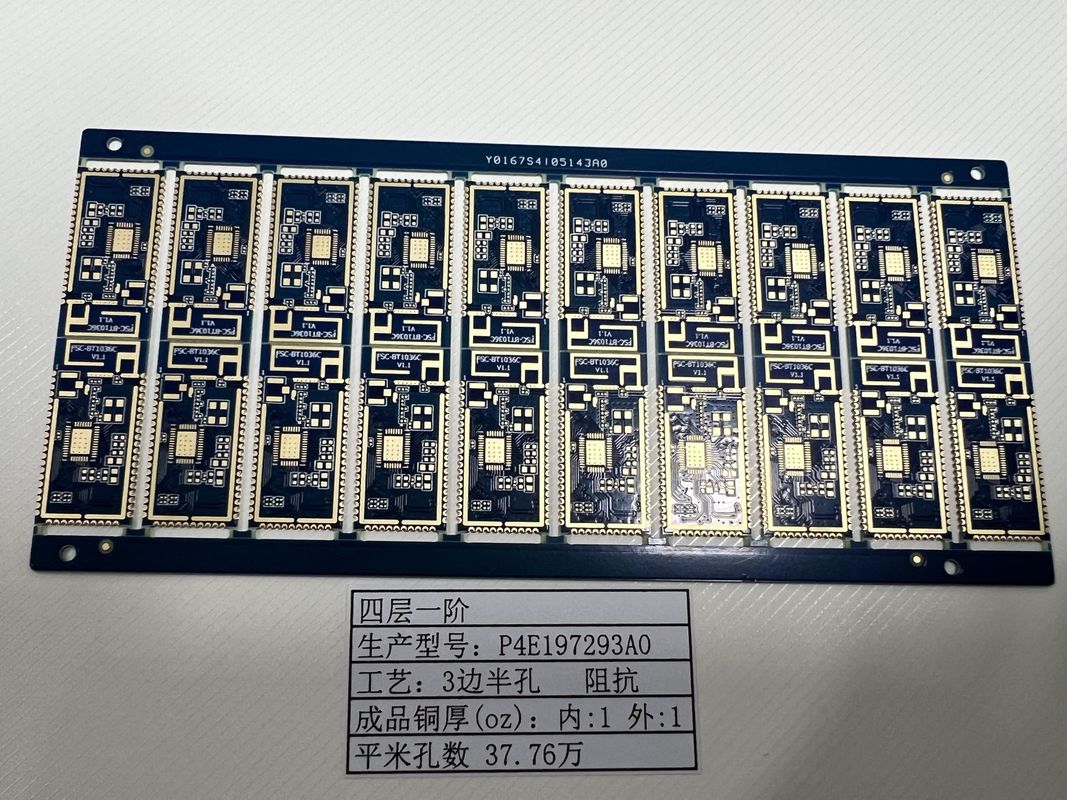

Fr4 It180 HDI PCB Board 4-20 слоев 0.1Mm Min Размер отверстия ISOLA 370HR

Описание продукта:

Печатная плата HDI — это передовое решение, разработанное для приложений, требующих технологии межсоединений высокой плотности. Являясь неотъемлемым компонентом современной электроники, эта 6-слойная (6L) плата разработана для удовлетворения и превышения сложных требований высокоскоростных печатных плат. Печатные платы HDI, или печатные платы с межсоединениями высокой плотности, известны своей улучшенной производительностью и надежностью, которые необходимы в современном быстро меняющемся технологическом ландшафте.

Одной из выдающихся особенностей нашей печатной платы HDI является точность ее изготовления. Плата может похвастаться контролем импеданса, что является критически важным атрибутом для высокоскоростных печатных плат. Контроль импеданса — это мера сопротивления, которое схема оказывает прохождению тока при приложении напряжения. В высокоскоростных схемах контроль импеданса жизненно важен для поддержания целостности сигнала, снижения шума и обеспечения общей производительности электронного устройства. Наши передовые производственные процессы гарантируют, что импеданс поддерживается в соответствии с точными спецификациями, тем самым гарантируя эффективную работу печатной платы HDI.

Когда дело доходит до создания микроотверстий и размещения компонентов, наша печатная плата HDI демонстрирует исключительные возможности, имея размер отверстия 0,1 мм с лазерным сверлением. Это позволяет высокоточно сверлить микроотверстия, которые являются неотъемлемой частью достижения межсоединений высокой плотности, в честь которых названы эти платы. Эти меньшие отверстия позволяют создавать более компактные, но более мощные электронные сборки. Они также позволяют включать больше слоев в дизайн, что является значительным преимуществом использования печатной платы HDI.

По мере развития технологий растет спрос на более мелкие и эффективные компоненты. В ответ на это наша печатная плата HDI включает функцию специального запроса — полуотверстие и технологию BGA (Ball Grid Array) с шагом 0,25 мм. Техника полуотверстия используется для краевого монтажа печатных плат для создания конфигураций, подобных модулям, в то время как BGA с шагом 0,25 мм обеспечивает превосходное соединение на значительно уменьшенном пространстве. Это особенно важно для приложений, требующих большого количества входов/выходов в небольшом форм-факторе, например, в мобильных устройствах и высокоскоростном вычислительном оборудовании.

Универсальность нашей печатной платы HDI дополнительно повышается благодаря диапазону толщины от 0,4 до 3,2 мм. Этот диапазон обеспечивает гибкость в проектировании и применении платы, делая ее подходящей для множества различных электронных устройств. Независимо от того, требуется ли конечному приложению тонкая, гибкая плата для носимых устройств или более прочная плата для промышленных применений, наша печатная плата HDI может быть настроена в соответствии с конкретными потребностями проекта.

Таким образом, печатная плата HDI является исключительным выбором для любого приложения, требующего высокоскоростной печатной платы с расширенными функциями. Она сочетает в себе 6 слоев технологии межсоединений высокой плотности с точным контролем импеданса и возможностью интеграции разнообразных компонентов благодаря таким функциям, как отверстия с лазерным сверлением 0,1 мм и BGA с шагом 0,25 мм. Включение возможностей полуотверстий и широкий диапазон толщин дополнительно подтверждают ее превосходство на рынке печатных плат HDI. С этой платой дизайнеры и инженеры могут уверенно расширять границы возможного в электронном дизайне, будучи уверенными в том, что они работают с продуктом, воплощающим вершину современных технологий печатных плат.

Особенности:

• Название продукта: Печатная плата HDI
• Соотношение сторон: 10:1
• Название печатной платы: 4L 1+N+1 HDI Boards
• Толщина: 0,4-3,2 мм
• Тестирование: 100% E-Testing, X-RAY
• Слой платы: 6L
• Совместимость с HD SDI конвертером
• Разработано для приложений DDR4 PCB

Технические параметры:

Приложения:

Печатные платы с межсоединениями высокой плотности (HDI), особенно 4L 1+N+1 HDI Boards, находятся на переднем крае передовых технологий печатных плат, обслуживая приложения, где критически важны пространство, вес и функциональность. Эти платы, известные своим большим количеством слоев и тонкими функциями, идеально подходят для сценариев, где требуется плотное размещение компонентов и сложная трассировка. Процесс производства печатных плат HDI развился для удовлетворения требований современной электроники, позволяя создавать платы с высокоточными функциями, такими как полуотверстие и спецификации BGA (Ball Grid Array) с шагом 0,25 мм.

Одним из сценариев применения плат 4L 1+N+1 HDI является область высокопроизводительных вычислительных устройств, где минимальный размер отверстия 0,15 мм и возможность реализации отверстий с лазерным сверлением 0,1 мм становятся существенными. Эти функции позволяют плотно упаковывать переходные отверстия, что особенно важно для многоядерных процессоров и высокоскоростных микросхем памяти, требующих многочисленных соединений с другими компонентами в компактном пространстве. Мелкий шаг и высокая плотность соединений печатных плат HDI играют ключевую роль в достижении целей производительности этих устройств.

Другим сценарием, где эти платы HDI незаменимы, является область медицинской электроники. Такие устройства, как портативные ультразвуковые аппараты или компактные системы МРТ, которые часто имеют особые требования, такие как ламповый цоколь, полагаются на технологию HDI для поддержания небольшого форм-фактора при обеспечении высококачественного изображения и диагностики. Точность изготовления печатных плат HDI обеспечивает надежность и функциональность, необходимые для критически важных медицинских применений.

Кроме того, печатные платы HDI играют ключевую роль в аэрокосмической и оборонной промышленности, где системы должны выдерживать экстремальные условия, сохраняя при этом максимальную производительность. Сложные устройства связи для обороны, авионика и спутниковые системы часто используют технологию HDI для достижения необходимой прочности и функциональности в рамках ограничений аэрокосмического машиностроения.

Потребительская электроника, такая как смартфоны, планшеты и камеры, также выигрывает от использования печатных плат HDI. Стремление к более тонким, легким и мощным устройствам означает, что компоненты, такие как HD SDI конвертер, используемый для передачи видео высокой четкости, должны размещаться в уменьшающихся пространствах. Платы 4L 1+N+1 HDI с их расширенными возможностями являются неотъемлемой частью этой тенденции миниатюризации, позволяя продолжать развитие потребительских технологий.

В заключение, печатные платы HDI необходимы для множества высокотехнологичных приложений, предлагая точность и надежность, которые требуются современным электронным устройствам. От сложных схем, необходимых в производстве печатных плат HDI, до специализированных требований таких устройств, как устройства с ламповыми цоколями, печатные платы HDI, такие как 4L 1+N+1 HDI Boards, находятся в центре инноваций во всех отраслях.

Кастомизация:

Наш продукт HDI PCB Board, 4L 1+N+1 HDI Boards, изготовлен из высококачественного сырья FR4 IT180 для обеспечения долговечности и оптимальной производительности. Эта плата высокой плотности разработана для удовлетворения специализированных требований и имеет впечатляющее соотношение сторон 10:1 для точной и детализированной схемотехники.

Понимая необходимость тщательной кастомизации, мы предлагаем услуги для удовлетворения специальных требований, таких как интеграция лампового цоколя. Кроме того, наша печатная плата HDI спроектирована для поддержки минимального размера отверстия 0,15 мм, что обеспечивает жесткие допуски и высокоточные межсоединения.

Поддержка и услуги:

Печатная плата HDI — это печатная плата с межсоединениями высокой плотности, разработанная для передовых электронных приложений. Наша техническая поддержка продукта для печатной платы HDI включает комплексные услуги для обеспечения оптимальной производительности и надежности вашей платы. Наша команда опытных инженеров готова оказать помощь в вопросах проектирования, выбора материалов, рекомендаций по стекированию и технического устранения неполадок.

Наши услуги поддержки охватывают широкий спектр технических аспектов, таких как контроль импеданса, анализ структуры переходных отверстий и управление тепловым режимом. Мы предоставляем рекомендации по лучшим практикам для процессов компоновки и сборки, чтобы обеспечить целостность конечного продукта. Мы также предлагаем консультации по вопросам целостности сигнала и можем помочь с вопросами ЭМС/ЭМИ для обеспечения соответствия отраслевым стандартам.

Для существующих продуктов мы предлагаем диагностическую поддержку для выявления и устранения любых проблем, которые могут возникнуть в течение жизненного цикла вашей печатной платы HDI. Это включает подробный анализ любых сбоев и рекомендации по корректирующим действиям для предотвращения будущих случаев.

Обратите внимание, что наша техническая поддержка не включает услуги физического ремонта или помощь на месте. Она направлена на предоставление необходимого руководства и информации для обеспечения надлежащего использования и обслуживания печатной платы HDI. Для более сложных проблем или услуг проектирования мы можем направить вас к одному из наших доверенных партнеров, специализирующихся в этих областях.

Мы стремимся предоставлять исключительную поддержку всем нашим клиентам. Если у вас есть какие-либо технические вопросы или вам требуется дополнительная помощь с вашей печатной платой HDI, пожалуйста, свяжитесь с нашей командой поддержки через указанные каналы связи, предоставленные во время покупки.
