HDI PCB Board представляет собой вершину современной технологии печатных плат (PCB), удовлетворяя растущий спрос на компактные, высокоскоростные и эффективные электронные компоненты.что означает "высокая плотность соединения", это технология, которая позволяет использовать больше функциональных возможностей на меньшем пространстве, что является решающим фактором в разработке новейшей потребительской электроники, медицинских устройств и коммуникационных инструментов.Этот продукт специально разработан для бесшовной интеграции с HD SDI конвертерами, дополняют высокоскоростные приложения для печатных плат и поддерживают новейшие модули памяти, такие как печатные плат DDR4.
Имеет впечатляющий размер отверстия 0,1 мм, достигнутый с помощью точного лазерного бурения,HDI PCB Board позволяет достичь уровня детализации и плотности компонентов, невозможного при использовании традиционных методов бурения.Этот тонкий размер отверстия особенно полезен для приложений, требующих большого количества взаимосвязей в ограниченном пространстве, таких как HD SDI конвертеры,которые используются для передачи видеосигнала высокой четкости на большие расстояния без потери качества.
С точки зрения разрешения следов, HDI PCB Board может похвастаться минимальной шириной следов и расстоянием 3/3 Mil (0,003 дюйма),спецификация, которая подчеркивает пригодность платы для применения на высокоскоростных печатных панеляхЭта тонкая геометрия следов способствует уменьшению потерь сигнала и перекрестного разговора, тем самым обеспечивая целостность сигнала на высоких частотах.Этот уровень точности необходим для производительности ПКБ DDR4, которые работают на высоких скоростях передачи данных и требуют тщательно продуманной планировки для поддержания целостности сигнала.
Толщина платы HDI PCB может быть настроена в широком диапазоне от 0,2 мм до 6,00 мм (8 миллилитров до 126 миллилитров).Эта универсальность позволяет настраивать доску под требования различных приложенийДля портативной электроники может быть полезна более тонкая плата.в то время как более толстая доска может быть выбрана из-за ее повышенной структурной целостности в требовательных условиях.
Минимальный размер отверстия 0,15 мм является еще одной особенностью, которая подчеркивает возможности высокого разрешения HDI PCB Board.которые имеют решающее значение при проектировании многослойных ПХБЭти небольшие каналы позволяют взаимосвязать несколько слоев, максимизируя пространство и улучшая производительность, что особенно полезно в области HD SDI конвертеров,где точность и надежность имеют главное значение.
Контроль импеданции является важной особенностью HDI PCB-карты, гарантирующей, что PCB поддерживает постоянную импеданцию по всей схеме.Это имеет первостепенное значение в применении высокоскоростных печатных плат, где изменения импеданса могут привести к отражению сигнала и потере целостности сигнала.поскольку эти модули памяти требуют постоянного импеданса для работы с максимальной эффективностью и стабильностью.
Подводя итог, HDI PCB Board является передовым решением, разработанным для высокопроизводительной электроники.и оптимизированный дизайн для ПКБ DDR4 делают его идеальным выбором для проектов, требующих самых высоких стандартов точностиС такими характеристиками, как размер отверстия, пробуренного лазером 0,1 мм, минимальный отпечаток 3/3 миллиметров, настраиваемая толщина доски, минимальный размер отверстия 0,15 мм и управление импеданцией,HDI PCB Board находится на переднем крае технологии PCB, готовые удовлетворить потребности самых сложных электронных конструкций.
Технический параметр | Спецификация |
---|---|
Специальные требования | Вход лампы |
Ключевые слова | Интерконнектор высокой плотности |
Испытания | 100% электронное тестирование, рентген |
Соотношение сторон | 10:1 |
Толщина | 00,4-3,2 мм |
Минутовые следы | 3/3 миллиона |
Размер отверстия | 0.1 мм лазерная сверла |
Управление импеданцией | Да, да. |

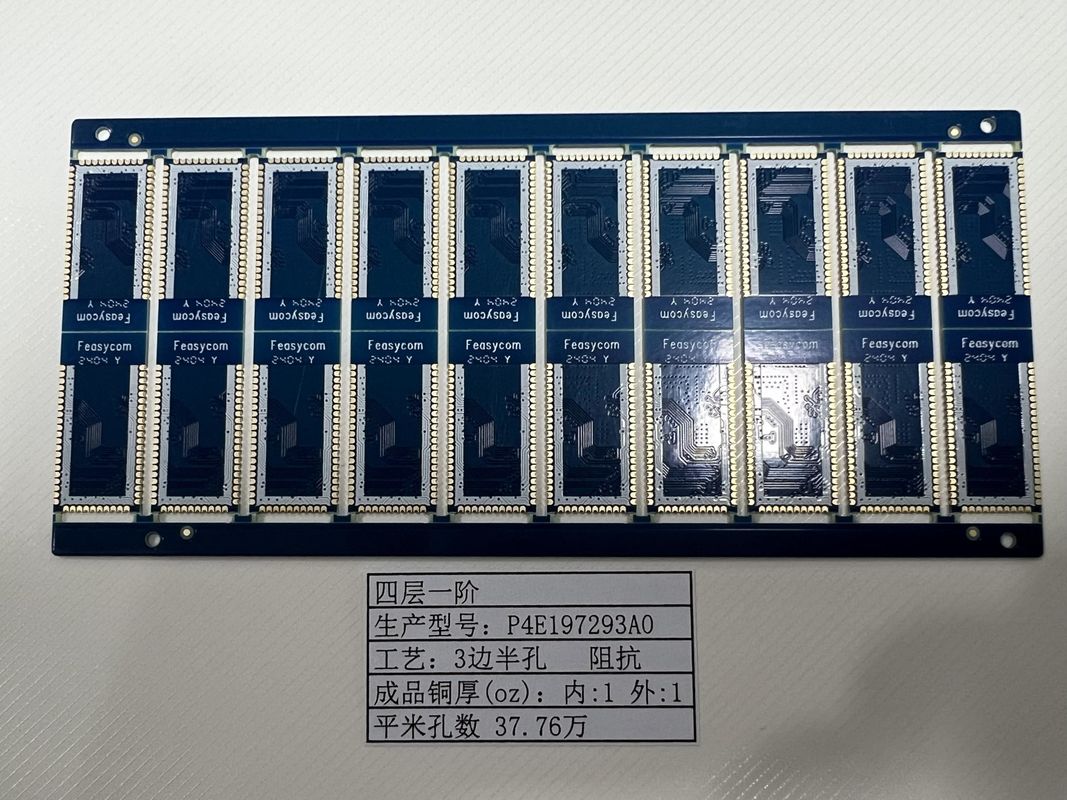

Специальный запрос | Половина отверстия, 0,25 мм BGA |
Минимальный размер отверстия | 0.15 мм |
ПКЖ с высокой плотностью, или ПКЖ с высокой плотностью, представляют собой значительный прогресс в технологии ПКЖ. Используя лучшие материалы, такие как FR4 IT180,HDI ПХБ, как 4L 1 + N + 1 HDI платы предназначены для удовлетворения строгих требований современной электроники4L обозначает четырехслойный ПХБ, в то время как 1+N+1 указывает на накопление одного слоя, за которым следует внутренний слой (N) и который покрывается другим слоем,демонстрируя сложный дизайн, обеспечиваемый производственными процессами HDI PCB.
Одним из важнейших атрибутов этих ПХВ с высоким содержанием является толщина платы, которая варьируется от тонкого 0,2 мм до прочного 6,00 мм (8 миллилитров до 126 миллилитров).Эта универсальность обеспечивает возможность интеграции ПХБ HDI в широкий спектр приложений.Кроме того, обеспечение контроля импеданса гарантирует целостность сигнала на различных частотах.не подлежит обсуждению в высокоскоростных конструкциях.
Приложения и сценарии применения ПХВ с высоким содержанием дифференцированных материалов разнообразны, охватывают множество отраслей и технологий.HDI печатные платы являются основой смартфонов, планшетов и ноутбуков, где пространство имеет преимущество, а эффективность имеет первостепенное значение.Миниатюризация компонентов в сочетании с требованиями к высокой скорости делает ПКБ HDI важным выбором для производителей, стремящихся произвести гладкие, но мощные устройства.
В телекоммуникационном секторе высокотехнологичные печатные платы обеспечивают функциональность сложных многоуровневых маршрутизаторов и коммутаторов, которые составляют ядро нашей интернет-инфраструктуры.Возможность поддерживать множество соединений в ограниченном пространстве, сохраняя целостность сигнала, именно поэтому ПХБ HDI являются основным продуктом в этой отрасли.точность и надежность, предлагаемые ПХД, используются в критических устройствах, таких как кардиостимуляторы и системы визуализации, где постоянные результаты могут означать разницу между жизнью и смертью.
Автомобильная и аэрокосмическая промышленность, где экстремальные условия и потребность в надежности и миниатюризации сходятся, также получают выгоду от атрибутов ПХБ с высоким содержанием.Высокая плотность взаимосвязей обеспечивает необходимую устойчивость и позволяет использовать сложные электронные системы, используемые в современных транспортных средствах и самолетахКроме того, военные и оборонные приложения, где необходимы прочность и передовые технологические возможности,часто используют ПХБ с высоким содержанием для обеспечения функциональности и долговечности своих электронных систем..
В каждом из этих применений ПКЖ с высоким содержанием дизельных материалов выделяется как критический компонент из-за его способности облегчать передовые электронные архитектуры при сохранении компактного содержания.Будь то в условиях высокой ставки аэрокосмической промышленностиВ мире медицинских технологий, или в потребительской электронике, которую мы используем каждый день, ПХЛ с высоким содержанием пищевых продуктов являются неизвестными героями, способствующими технологическим скачкам нашего времени.
Наши услуги по настройке высокоточных печатных плат отвечают вашим конкретным потребностям, гарантируя, что ваши печатные платы HDI соответствуют самым высоким стандартам качества.мы можем включить Half Hole технологии и разместить 0.25 мм BGA для точной установки компонентов. Используемый сырье - надежный FR4 IT180, гарантирующий отличную тепловую выносливость и механическую прочность для ваших приложений высокоскоростных печатных плат.
Мы также предлагаем управление импеданцией для поддержания целостности сигнала на вашей HDI плате, необходимой для высокоскоростных схем.предоставляя вам тонкую линейную точность, необходимую для сложных конструкций цепейКроме того, настройка нашего продукта позволяет конфигурацию пластинки до 6L, что позволяет нам поддерживать ваши многослойные требования к высокой плотности печатных плат.
Продукт HDI PCB Board поставляется с всеобъемлющей технической поддержкой и услугами, чтобы обеспечить ваше удовлетворение и успех с нашим продуктом.Наша поддержка включает в себя полный спектр услуг от устранения неполадок с продуктами, оптимизации производительности, руководству по наилучшим практикам проектирования и реализации.
Наша команда технической поддержки хорошо разбирается во всех аспектах технологии HDI PCB и может предоставить помощь с рекомендациями по сборке, выбору материала,и понимание производственных ограниченийОни оснащены, чтобы помочь вам решить любые проблемы, с которыми вы можете столкнуться во время проектирования, тестирования или сборки.
В дополнение к устранению неполадок,Мы также предлагаем передовые услуги, такие как анализ целостности сигнала и консультации по термическому управлению, чтобы гарантировать эффективность и надежность работы ПКЖ в любых условиях.Наша цель - помочь вам максимизировать производительность и долговечность вашего продукта.
Мы постоянно совершенствуем наши ресурсы поддержки, включая подробную документацию, FAQ и технические руководства,которые доступны, чтобы помочь вам ориентироваться в общих проблемах и вопросах, связанных с ПХВ с высоким содержанием.
Пожалуйста, обратите внимание, что наша техническая поддержка и услуги доступны в обычное рабочее время и регулируются нашими условиями обслуживания.Мы стремимся предоставить вам поддержку, необходимую для бесшовного опыта с нашим продуктом HDI PCB Board.
Отправьте запрос непосредственно нам
